Resumo: Listamos os principais indicativos de como melhorar a eficiência do disco cowles na produção. Guia Completo!

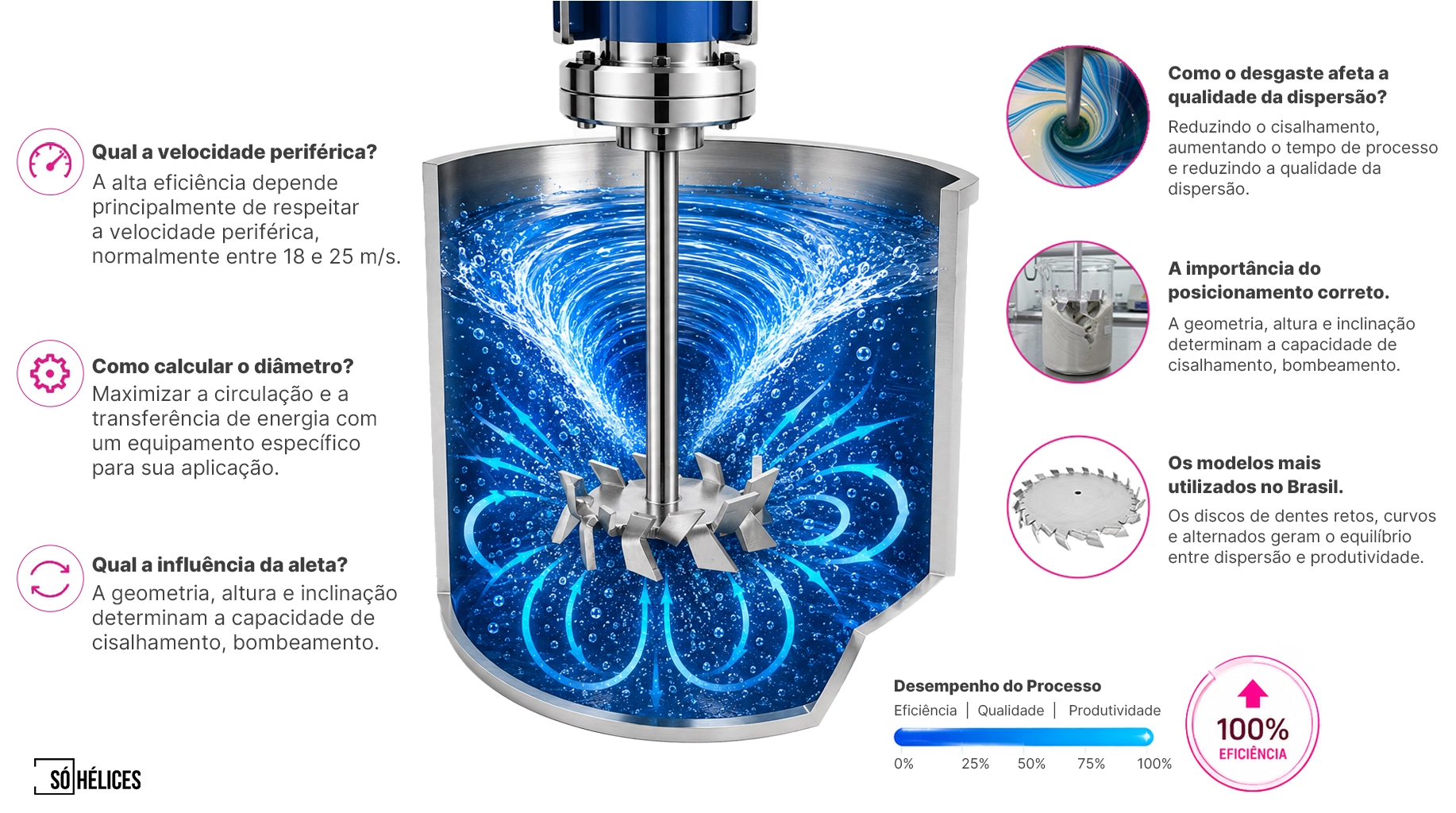

Como melhorar a eficiência do disco cowles em processos de dispersão química?
Neste post compartilhamos a experiência técnica da Só Hélices, a maior fabricante de discos cowles do Brasil, sobre um tema que gera dúvidas frequentes entre profissionais de produção, processos e manutenção: como aumentar a eficiência do disco cowles durante o processo produtivo. Reunimos em 9 tópicos tudo o que você precisa saber para misturar em alto nível.
Em grande parte das indústrias que utilizam discos cowles — seja na fabricação de tintas à base de água ou solvente, na dispersão de produtos químicos ou na produção de cosméticos — os problemas de dispersão raramente estão relacionados à potência do motor ou à rotação do equipamento. Na prática, a maioria das perdas de desempenho ocorre devido a falhas na engenharia da mistura, como: geometria inadequada do disco, posicionamento incorreto dentro do tanque, desgaste das aletas (dentes), excesso de RPM e baixa eficiência na transferência de energia no produto.
O resultado desses fatores é a redução da qualidade da dispersão, aumento do tempo de processo, maior consumo de energia e perda de produtividade. A boa notícia é que, na maioria dos casos, para aumentar a eficiência do disco cowles pequenas correções técnicas são capazes de gerar ganhos expressivos de eficiência, sem a necessidade de realizar grandes mudanças estruturais no equipamento.
O que você vai encontrar nesse conteúdo:
1 – O que realmente comprova a eficiência de um disco Cowles?
2 – Velocidade Periférica: O parâmetro mais importante para a dispersão.
3 – Como calcular o diâmetro ideal do disco cowles para seu tanque?
– 3.1 Quando utilizar 1/2 (meio) do diâmetro do tanque?
– 3.2 Quando utilizar 1/3 do diâmetro do tanque?
– 3.3 Quando utilizar 1/4 do diâmetro do tanque?
4 – Como o fluxo radial deve funcionar em um disco cowles.
5 – Qual a influência do formato da aleta (dente) na eficiência.
6 – Como o desgaste dos dentes afeta a dispersão.
7 – A importância do posicionamento correto do disco no tanque.

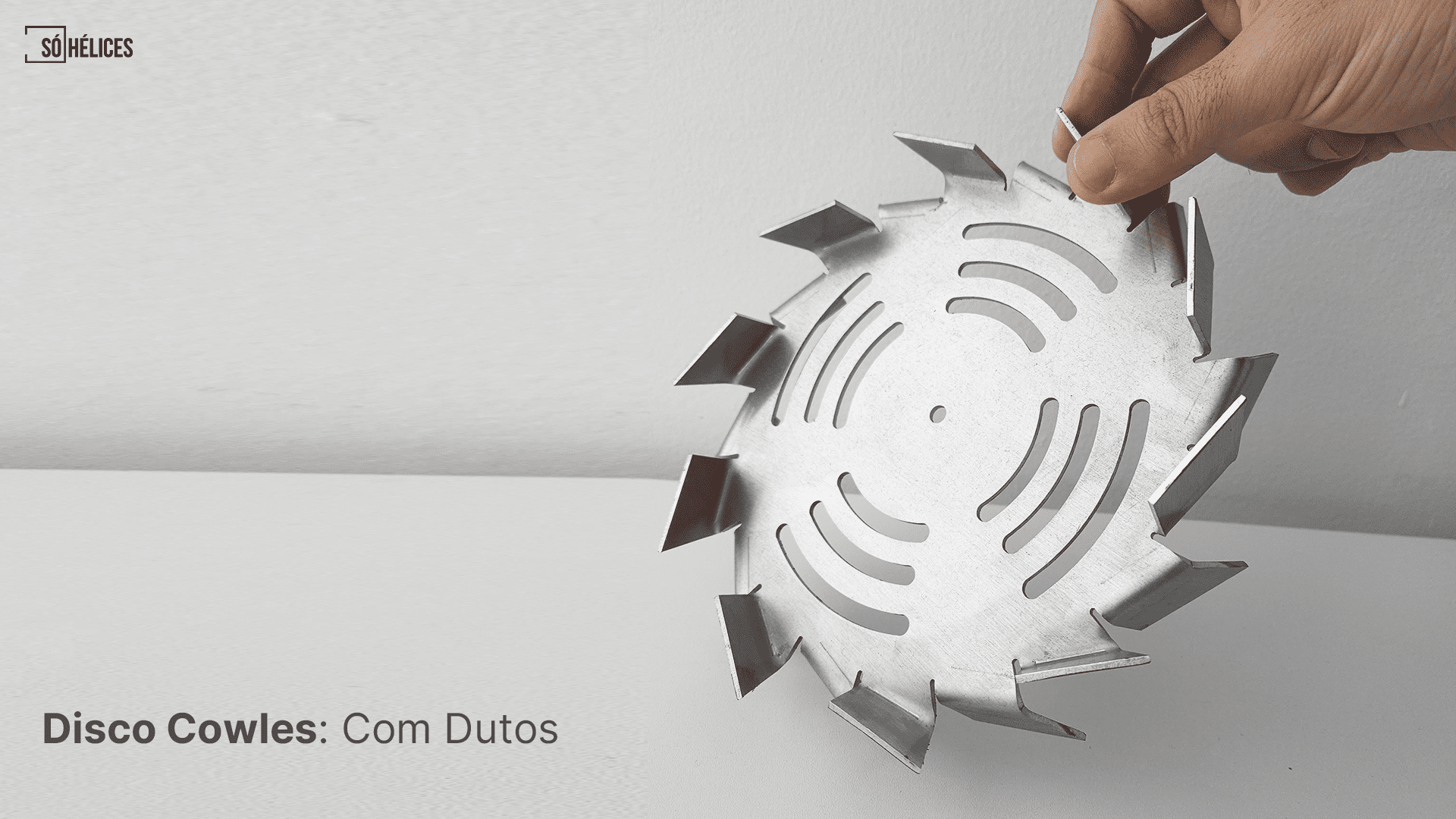

8 – Os modelos de disco cowles mais utilizados no Brasil.
9 – Veja as 10 dicas resumidas de como melhorar a eficiência do disco cowles.
1 – O que realmente comprova a eficiência de um disco Cowles?
O verdadeiro indicador de desempenho do disco cowles é a capacidade do sistema de quebrar aglomerados, molhar partículas rapidamente e produzir uma dispersão homogênea com o menor tempo, esforço e consumo de energia possível.
Empresas como Ystral, Admix, NETZSCH e EKATO destacam que a eficiência está ligada à intensidade do cisalhamento gerado e à capacidade de expor continuamente todo o produto à zona de maior energia. Entre outros indicadores estão a redução do tamanho dos aglomerados, a uniformidade da distribuição das partículas e a diminuição do tempo de dispersão.
Na prática industrial, a eficiência de um disco cowles é comprovada por resultados mensuráveis no produto final. Quando o disco está corretamente dimensionado e operando nas condições ideais, o material atinge rapidamente o grau de dispersão desejado, reduzindo retrabalho e melhorando a repetibilidade entre lotes.
Outro fator decisivo é o padrão de fluxo dentro do tanque. Um disco cowles eficiente forma o efeito “rosquinha”, no qual todo o produto circula continuamente pela região de maior cisalhamento próxima às pontas dos dentes (aletas). Se houver zonas mortas, excesso de ar incorporado ou material aderido às paredes do tanque, a eficiência cai drasticamente, independentemente da velocidade de rotação. Exatamente por isso o fluxo interno é tão importante.
Em síntese, um disco cowles eficiente é aquele que transforma potência em dispersão efetiva e molhamento das partículas. A prova está nos resultados do processo: menor tamanho de aglomerados, melhor homogeneidade, menor tempo de produção, menor consumo energético por lote e qualidade consistente do produto final.
Quando esses indicadores melhoram simultaneamente, existe evidência concreta de que o disco cowles está operando com alta eficiência, independentemente do formato específico dos dentes ou da marca do equipamento.
Os 10 principais indicadores de eficiência do Disco Cowles.
- Velocidade periférica corretamente dimensionada para o produto.
- Alto nível de cisalhamento sem excesso de incorporação de ar.
- Forte circulação axial e radial dentro do tanque.
- Ausência de zonas mortas e sedimentação.
- Excelente molhamento de pigmentos e sólidos.
- Redução rápida e uniforme do tamanho das partículas.
- Estabilidade reológica durante todo o processo.
- Baixa vibração mecânica e estabilidade operacional.
- Máxima transferência de energia para o fluido.
- Menor tempo de dispersão por batelada.
2 – Velocidade Periférica: O verdadeiro fator da dispersão.
Quando o tema é dispersão industrial, a velocidade periférica do disco cowles é considerada o principal indicador de eficiência do processo, pois determina a intensidade do cisalhamento e transferência de energia aplicada à matéria-prima. Influenciando diretamente a quebra de aglomerados, desestabilização molecular e a qualidade da dispersão.
Na prática, é a velocidade periférica que determina a eficiência da interação entre o disco cowles e o material processado, gerando energia suficiente para o cisalhamento quebrar aglomerados, desestabilizar moléculas, molhar partículas sólidas e promover uma dispersão homogênea.
A velocidade periférica é calculada pela combinação entre o diâmetro do disco, altura das aletas (dentes) e sua rotação (RPM). Isso significa que dois equipamentos operando na mesma rotação podem apresentar desempenhos completamente diferentes. Por esse motivo, analisar apenas o RPM (medida de quantas voltas um eixo dá em 1 minuto) é um erro comum.
Quando a velocidade periférica é corretamente dimensionada, o Disco Cowles entrega um fluxo radial linear capaz de dissipar a matéria-prima adequadamente pelo interior do recipiente. Quando a velocidade periférica está abaixo da faixa ideal, o sistema perde eficiência de dispersão mesmo que visualmente o produto pareça misturado. Nesse cenário, é comum surgirem problemas como sedimentação, coágulos, insuflação, baixa estabilidade, zonas mortas, movimento browniano, aumento do tempo de processo e presença de partículas mal dispersas.

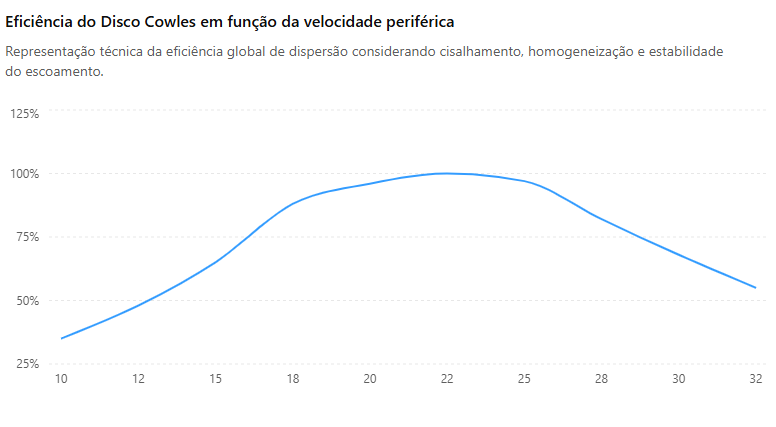

- Abaixo de 15 m/s: Energia insuficiente para romper aglomerados, formando grumos e zonas mortas.
- Entre 18 e 25 m/s: Regime ideal de dispersão, com elevada taxa de cisalhamento e máxima transferência.
- Pico próximo de 22 m/s: O melhor compromisso entre dispersão, estabilidade do vórtice e consumo energético.
- Acima de 28 m/s: Aumenta a insuflação, aquecimento do produto, matéria prima expelida, turbulência excessiva.
A velocidade periférica quando combinada com geometria adequada do disco cowles, posicionamento correto dentro do tanque e compatibilidade com a viscosidade do produto (carga de sólidos), ela se torna o elemento central para alcançar máxima performance produtiva, menor consumo energético e maior qualidade final da dispersão química.
A faixa mais utilizada para uma dispersão química eficiente com Disco Cowles normalmente fica entre: 18 a 22 m/s.
Conteúdo relevante sobre velocidade periférica do disco cowles:
Fórmula da Velocidade Periférica:
Onde:
Vp = Velocidade periférica (m/s)
π = 3,1416
D = Diâmetro do disco (m)
RPM = Rotação do eixo (rpm)
A fórmula tem origem do comprimento da circunferência do disco, multiplicado pelo número de rotações por segundo. É exatamente o mesmo princípio utilizado para calcular a velocidade da ponta (tip speed).
Exemplo Prático:
- Disco Cowles = 300 mm (0,30 m)
- Rotação = 1.800 rpm
Cálculo:
- Vp = 3,1416 × 0,30 × (1800 ÷ 60)
- Vp = 28,27 m/s
Portanto, o disco cowles está operando com aproximadamente 28,3 m/s de velocidade periférica. Trabalhar com faixas acima de 30 m/s começam a aumentar os riscos de incorporação de ar, formação de espuma e bolha, aquecimento excessivo do produto e desgaste do equipamento.
Um erro comum é analisar apenas o RPM. Em mecânica dos fluidos, dois discos girando a 1.800 rpm podem produzir resultados completamente diferentes se seus diâmetros forem diferentes.
Por exemplo:
- Disco de 150 mm a 1.800 rpm → 14,1 m/s
- Disco de 300 mm a 1.800 rpm → 28,3 m/s
O segundo gera aproximadamente o dobro da velocidade periférica e um nível de cisalhamento muito superior. Trabalhar dentro da faixa costuma oferecer o melhor equilíbrio entre:
- Cisalhamento e dispersão
- Eficiência energética
- Estabilidade da matéria-prima
- Tempo de dispersão
- Redução de aglomerados
- Qualidade final da homogeneização
Tabela técnica da média de velocidade periférica para disco cowles:
| Aplicação Industrial | Faixa de Velocidade Periférica Recomendada | Nível de Dispersão | Característica do Processo |
|---|---|---|---|
| Mistura simples de líquidos | 5 a 8 m/s | Baixa | Apenas homogeneização básica |
| Produtos de baixa viscosidade | 7 a 18 m/s | Média | Homogeneização leve e incorporação moderada |
| Tintas imobiliárias | 15 a 24 m/s | Alta | Boa quebra de pigmentos e estabilidade |
| Tintas industriais e automotivas | 18 a 26 m/s | Alta Performance | Excelente desenvolvimento de cor e brilho |
| Resinas químicas | 15 a 25 m/s | Alta | Boa transferência de energia e uniformidade |
| Agroquímicos | 12 a 21 m/s | Alta | Redução eficiente de aglomerados |
| Adesivos e selantes | 12 a 24 m/s | Média/Alta | Controle de viscosidade e estabilidade |
| Cosméticos e produtos farmacêuticos | 10 a 25 m/s | Média/Alta | Dispersão com menor incorporação de ar |
| Produtos de alta viscosidade | 20 a 25 m/s | Máxima | Alto cisalhamento para cargas pesadas |
| Dispersão de pigmentos concentrados | 20 a 25 m/s | Máxima | Elevada quebra de partículas |
3 – Como calcular o diâmetro ideal do disco cowles para seu tanque?
O diâmetro do disco exerce enorme influência sobre a eficiência da dispersão, a qualidade do produto final, o tempo de processamento e o consumo de energia. Um disco inadequadamente dimensionado pode gerar baixa circulação do produto, dispersão incompleta de pigmentos, incorporação excessiva de ar e aumento dos custos operacionais, tornando o dimensionamento correto um fator estratégico para a produtividade industrial.
A regra mais utilizada no Brasil para dimensionar um disco cowles estabelece em adotar um diâmetro equivalente a um terço (⅓) da largura da parte interna do tanque para formatação do tamanho do disco. Essa proporção foi a mais consolidada ao longo de décadas de aplicação industrial, porque oferece um equilíbrio eficiente entre taxa de cisalhamento, recirculação do produto, estabilidade operacional e potência absorvida pelo sistema.
Entretanto, a regra de um terço não deve ser considerada absoluta. Em aplicações com produtos de elevada viscosidade (20.000–50.000 cP), como determinadas resinas, adesivos ou massas concentradas, pode ser mais adequado utilizar hélices equivalentes ½ do diâmetro do tanque. Igualmente quando a formulação necessita de baixa rotação operacional (rpm).
Por esse motivo, relações proporcionais de 1/4, 1/5 até 1/8 para dimensionar o disco cowles são frequentemente adotadas quando a viscosidade é baixa (10 até 2000 cP) ou haja necessidade de trabalhar com rotações acima de 1100rpm’s para preservar o controle da insuflação.
Leia a matéria completa no Linkedin: Diâmetro do Disco Cowles: o cálculo que impacta toda a dispersão.

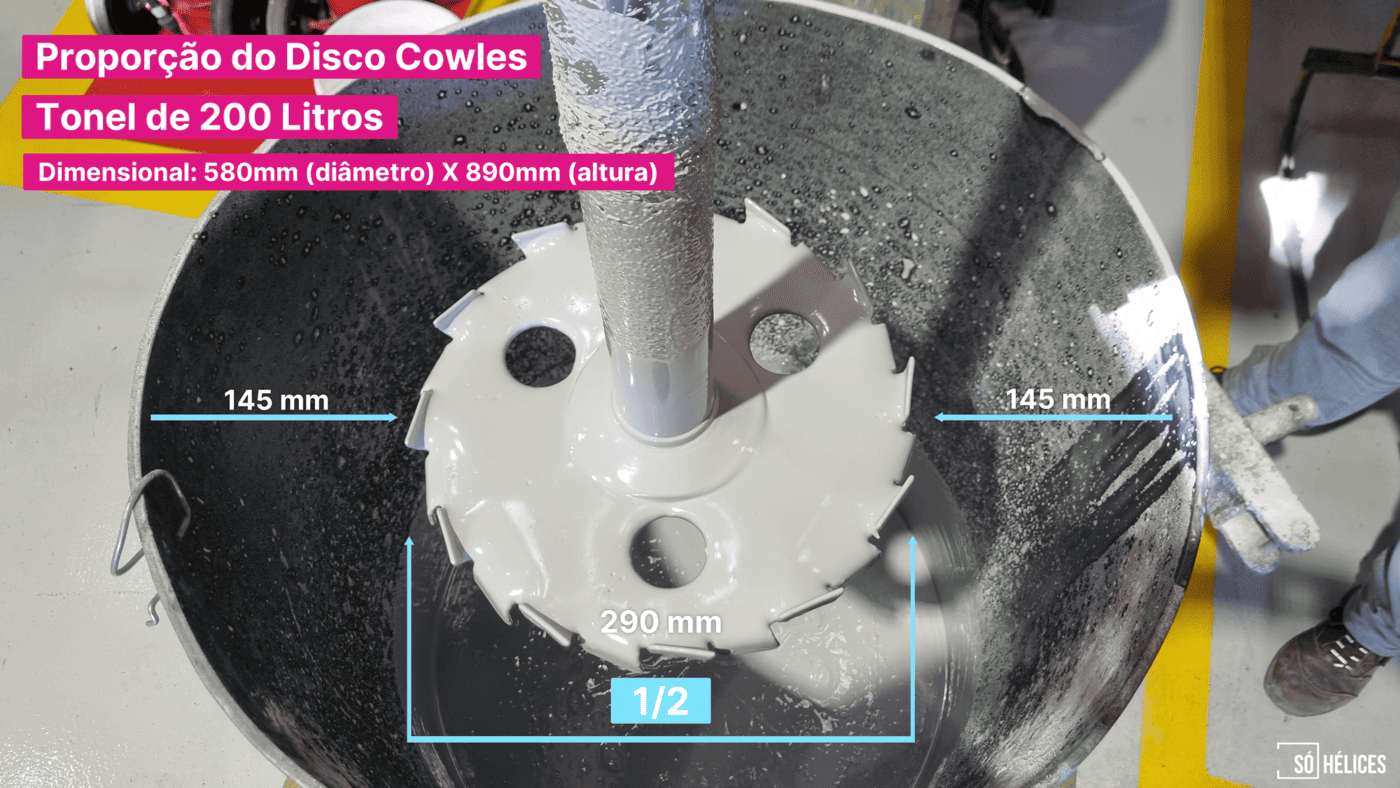

Quando utilizar 1/2 do diâmetro do tanque?
A regra de ½ do diâmetro do tanque (D/T = 0,50) para proporcionar o tamanho do disco cowle deve ser utilizada principalmente quando o produto apresenta alta viscosidade, comportamento pseudoplástico ou tixotrópico acentuado.
Publicações técnicas de dispersão industrial indicam que pastas fluidas, massas pigmentárias concentradas, adesivos, mastiques, selantes, compostos cerâmicos e sistemas acima de aproximadamente 20.000–50.000 cP frequentemente exigem relações próximas de 0,50:1 para manter a circulação global do produto.
Existem aplicações onde um disco cowles com diâmetro menor apresenta melhor desempenho no processo de mistura. Isso ocorre principalmente quando:
1. Produtos de alta viscosidade: Quando a viscosidade aumenta, a circulação gerada pelo disco diminui. Uma hélice maior desloca mais volume de produto a cada rotação, aumentando a movimentação dentro do tanque.
2. Tanques baixos e largos: Em tanques com baixa relação altura/diâmetro, um disco maior consegue percorrer uma área maior do fundo e melhorar a circulação radial.
3. Necessidade de reduzir RPM: Existem produtos sensíveis ao cisalhamento, à temperatura ou à incorporação de ar. Nesses casos, aumentar o diâmetro do disco permite manter a mesma velocidade periférica com menor rotação.
4. Alta concentração de sólidos: Tintas, massas pigmentárias, revestimentos e suspensões minerais podem exigir maior capacidade de bombeamento para evitar sedimentação durante a dispersão.
5. Limitação de potência do motor: Em algumas situações é mais eficiente aumentar o diâmetro do impelidor e trabalhar em uma faixa otimizada de rotação do que simplesmente acelerar o equipamento.
Cálculo Dimensional de ½:
- Exemplo: Tanque com diâmetro de 1.200mm
- Cálculo: 1200 ÷ 2 = 600
- Disco Cowles: Deve ter 600mm (aproximadamente)
OBS: Nessas condições dimensionais, um disco muito grande comumente promovem aumento excessivo da potência requerida.

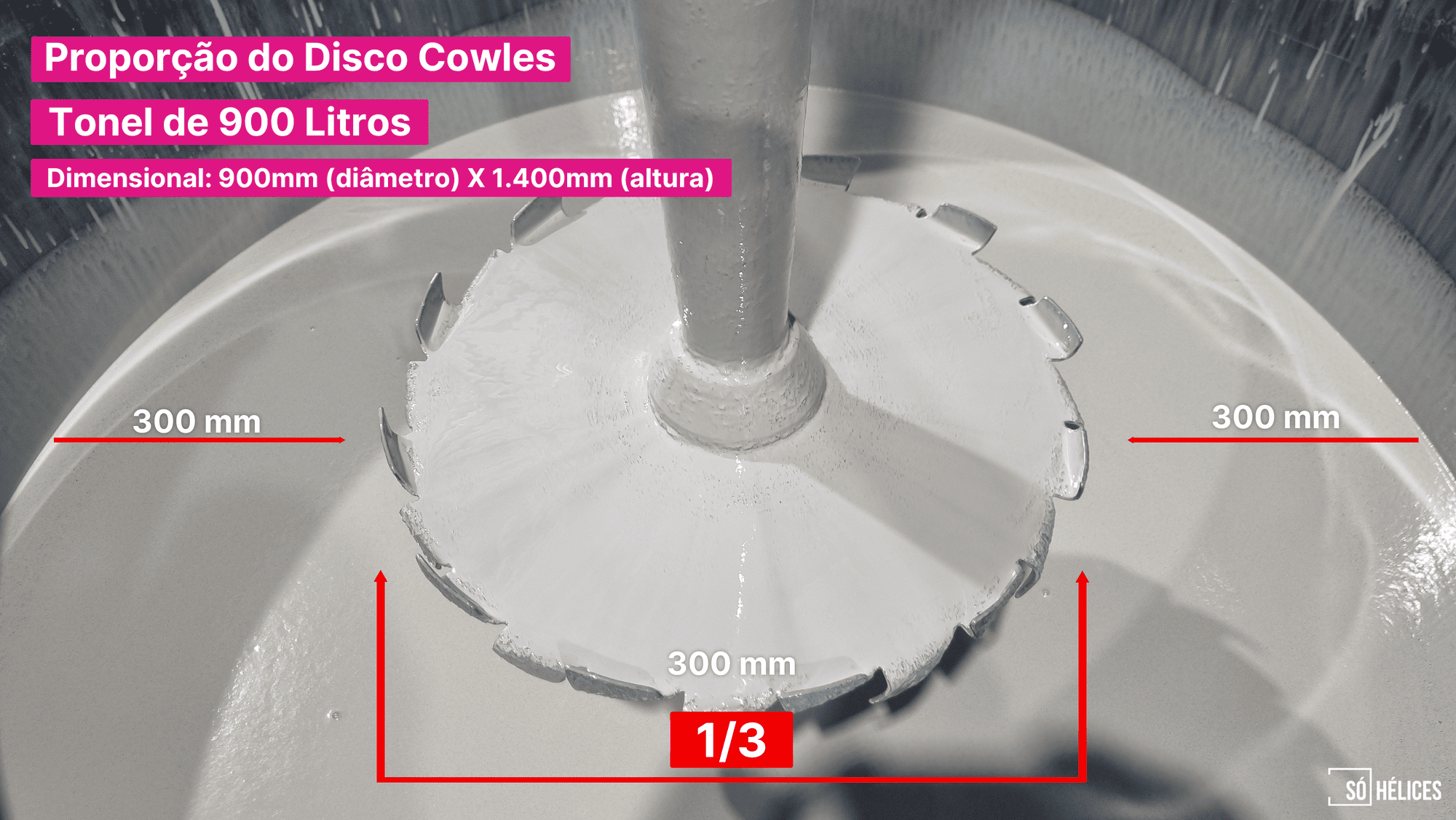

Quando utilizar 1/3 do diâmetro do tanque?
Essa proporção é amplamente adotada pelos principais fabricantes de equipamentos de dispersão e homogeneização utilizados nos setores de tintas, revestimentos, adesivos, tintas gráficas, cosméticos e especialidades químicas.
Do ponto de vista da fluidodinâmica, a relação D/T = 0,33, ou ⅓ do diâmetro do tanque para dimensionar o tamanho do disco cowles, produz uma combinação eficiente entre taxa de deformação (shear rate) e capacidade de bombeamento radial. Permitindo que a energia transferida pela hélice seja distribuída equitativamente por todo o volume do tanque, sem criar zonas mortas.
A regra é mais adequada para produtos com viscosidade intermediária, normalmente entre 1.000 e 25.000 cP, podendo chegar a aproximadamente 40.000 cP quando existe boa mobilidade do fluido. Nessas condições, o disco cowles consegue gerar a clássica circulação em formato de “vórtice”, na qual o produto sobe pelas paredes do tanque (extremidades laterais) e retorna continuamente para a zona de alto cisalhamento sob o disco no núcleo do eixo.
Na prática industrial, a relação ⅓ do tanque é a mais utilizada para dispersão de dióxido de titânio, carbonato de cálcio, talco, caulim, sílica, pigmentos orgânicos e inorgânicos em tintas arquitetônicas, industriais e automotivas.
Essa proporção proporciona um equilíbrio entre:
- Cisalhamento
- Recirculação
- Maior eficiência energética
- Potência absorvida
- Estabilidade operacional
- Menor desgaste mecânico
- Melhor escalabilidade
- Maior controle do vórtex
Essa relação para dimensionamento pode ser representada pela fórmula:
Onde Dd representa o diâmetro do disco cowles e Dt o diâmetro interno do tanque.
Por exemplo, em um tanque com diâmetro interno de 900mm, o cálculo resulta em um disco cowles de 300mm de diâmetro (dividir o diâmetro do tanque por 3). Entretanto, é importante destacar que essa é uma regra de dimensionamento inicial amplamente aceita pela indústria, mas deve ser considerada como fonte aproximada de referência dimensional.
O diâmetro ideal pode variar conforme a altura útil do tanque, formato e número de defletores, a viscosidade do produto, a velocidade de trabalho (RPM), a densidade da formulação e os objetivos do processo. Em aplicações críticas, esses fatores devem ser avaliados em conjunto, acrescentando o formato, tamanho e número de dentes.
Quando o disco cowles é dimensionado corretamente, o fluxo gerado favorece a abertura de aglomerados, melhora a incorporação de matérias-primas e aumenta a eficiência da dispersão.

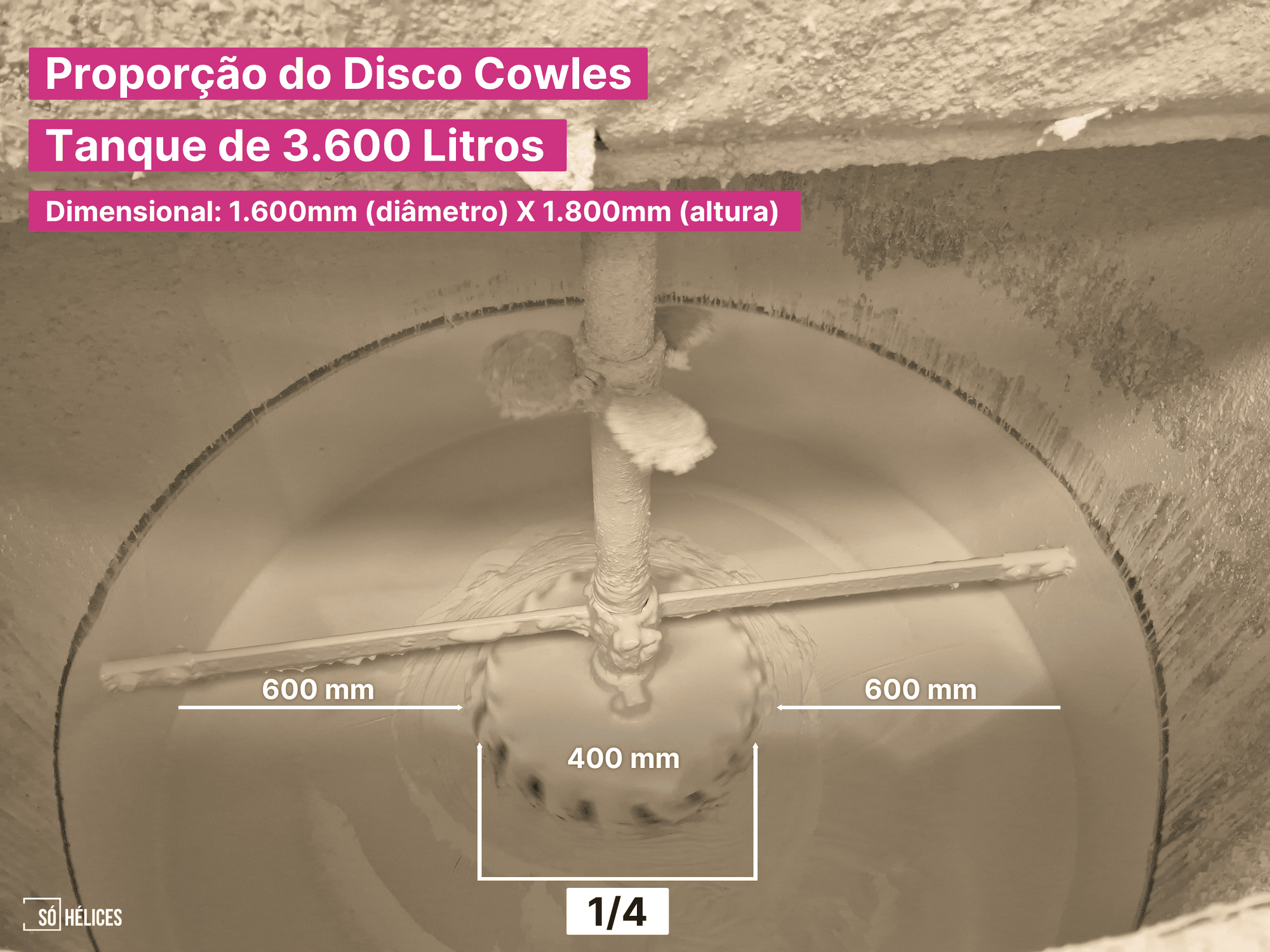

Quando utilizar 1/4 do diâmetro do tanque?
A relação 1/4 do diâmetro do tanque (D/T ≈ 0,25) para discos cowles é normalmente utilizada quando o objetivo principal é maximizar a intensidade de cisalhamento local sem gerar excesso de bombeamento radial.
Do ponto de vista da mecânica dos fluidos, a redução do diâmetro do disco permite trabalhar com rotações mais elevadas para atingir a mesma velocidade periférica, concentrando a dissipação de energia em uma região menor. Essa configuração é mais comum em fluidos de baixa viscosidade, geralmente abaixo de 1.000–2.000 cP, nos quais a circulação do tanque já ocorre naturalmente com facilidade.
Veja abaixo quando trabalhar com o fracionamento de 1/4 do diâmetro:
1. A viscosidade é baixa: Em líquidos de baixa viscosidade, um disco muito grande pode gerar excesso de turbulência, incorporação de ar e formação de vórtice. Um disco menor permite atingir velocidades periféricas elevadas sem excesso de potência motriz.
2. O objetivo é apenas dispersão localizada: Quando o processo exige principalmente a quebra de aglomerados ou a incorporação de pós em uma região específica do tanque.
3. O motor possui limitação de potência: Como a potência consumida aumenta aproximadamente com a quinta potência do diâmetro do disco (D⁵), pequenas reduções no diâmetro provocam grandes reduções na carga do motor.
4. Sistemas com múltiplos impelidores – twin impellers arrangement: Quando existem mais hélices no mesmo eixo ou trabalhando em eixos distintos – independente do fluxo ou rotação.
- Exemplo: Tanque com diâmetro de 1.200mm
- Cálculo: 1200 ÷ 4 = 300
- Disco Cowles: Deve ter 300mm (aproximadamente)
Tabela de referência rápida para proporção do disco cowles:
OBS: Os dados abaixo servem como elementos iniciais dimensionamento do disco cowles.
| Volume do Tanque (L) | Diâmetro Aproximado do Tanque | Disco Cowles 1/3 | Disco Cowles 1/4 | Disco Cowles 1/5 |
|---|---|---|---|---|
| 100 | 500mm | 150mm | 125mm | 70mm |
| 500 | 860mm | 250mm | 150mm | 100mm |
| 1.000 | 1.080mm | 300mm | 200mm | 150mm |
| 2.000 | 1.370mm | 350mm | 250mm | 250mm |
| 3.000 | 1.560mm | 400mm | 280mm | 300mm |
| 5.000 | 1.850mm | 450mm | 300mm | 320mm |
| 10.000 | 2.335mm | 500mm | 320mm | 350mm |

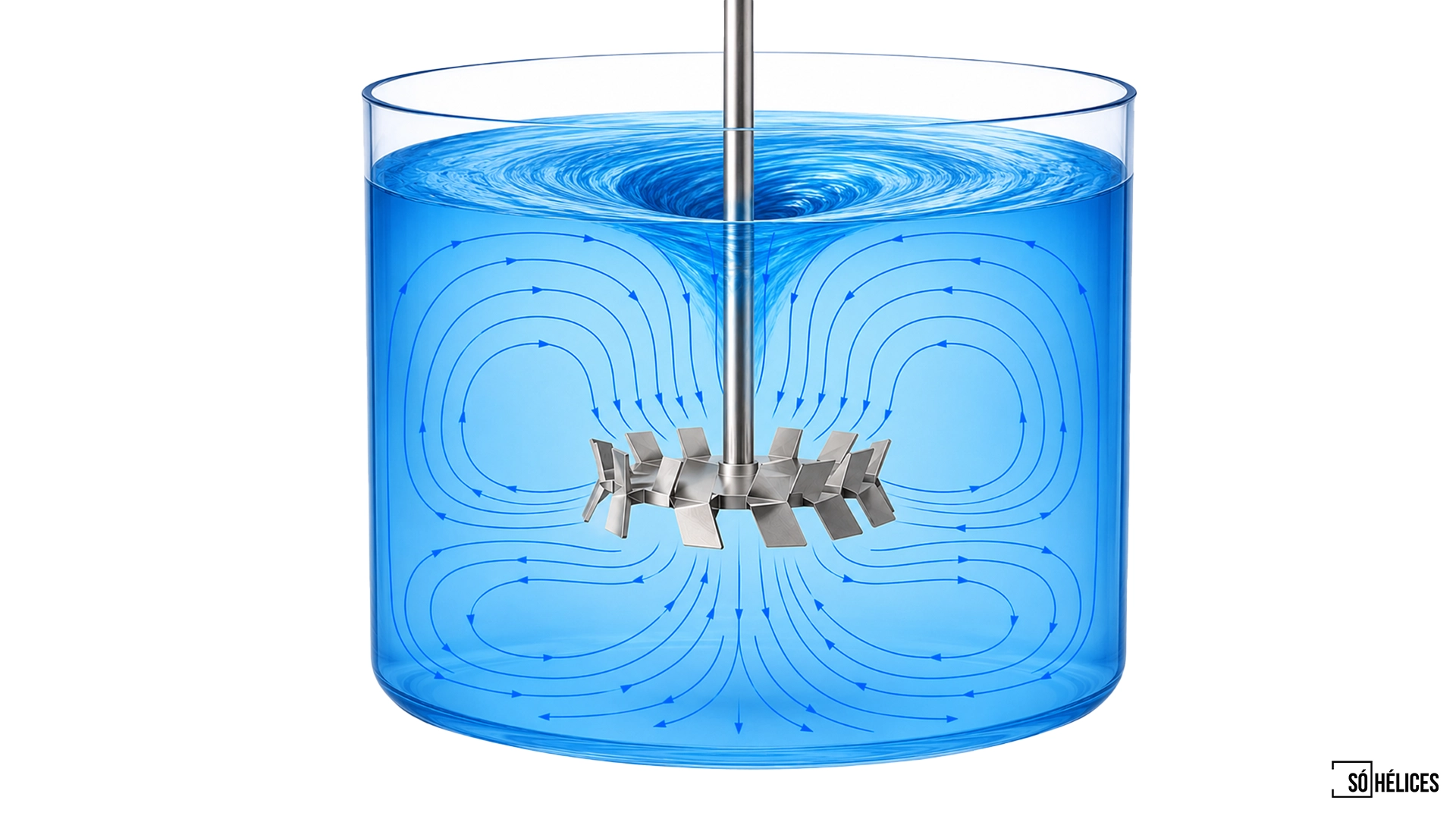

4 – Como o fluxo radial deve funcionar em um disco cowles.
O fluxo radial em um disco cowles é o mecanismo hidráulico que conecta a potência do motor à eficiência da dispersão. Quanto mais linear for o fluxo radial dentro do tanque, maior será a recirculação das partículas, resultando na correta umectação dos pigmentos, reduzindo as zonas mortas, floculação e melhorando a eficiência da quebra de aglomerados.
Quando o disco cowles gira em alta velocidade, suas aletas (dentes) transferem energia mecânica para o fluido, acelerando a matéria-prima horizontalmente a partir do centro do tanque em direção às paredes. Esse deslocamento lateral ocorre com elevada intensidade e é responsável por criar a circulação hidráulica necessária para manter os sólidos em constante movimento dentro do sistema.
Ao atingir as paredes do tanque cilíndrico, o fluxo não encontra mais espaço para continuar avançando radialmente. Nesse momento, a corrente hidráulica se divide em duas direções: uma parte sobe em direção à superfície do produto, enquanto outra desce em direção ao fundo do tanque. Esse comportamento gera um circuito contínuo de recirculação através de quatro módulos que mantém todo o volume da mistura em movimento, reduzindo a tendência de sedimentação e melhorando a homogeneidade do processo.
Essa recirculação constante é essencial para a eficiência da dispersão, pois faz com que os sólidos retornem repetidamente à região de maior cisalhamento. Cada passagem pela zona de alta energia contribui para a quebra de aglomerados, o molhamento das partículas e a distribuição uniforme dos componentes na formulação. Deve-se evitar o uso de tanques quadriláteros e atividade com defletores (chicanas) internos.
Principais vantagens do fluxo radial em um Disco Cowles:
1. Recirculação contínua das partículas.
2. Maior eficiência de dispersão.
3. Melhor umectação dos pigmentos.
4. Redução de zonas mortas.
5. Distribuição uniforme da energia.
6. Menor risco de floculação.
7. Melhor aproveitamento da potência instalada.
8. Maior força colorística e qualidade final.
5 – Qual a influência do formato da aleta (dente) na eficiência?
O diâmetro das aletas (dentes) do disco cowles exerce influência direta na qualidade da homogeneização e dispersão. Embora muitas pessoas associam os dentes apenas ao designer, ele possui efeito direto à quebra de partículas.
A aleta (dente) do disco cowles é o primeiro elemento a entrar em contato direto com a matéria-prima. É ela que promove o deslocamento do fluido e das partículas através do interior do recipiente, gerando a circulação necessária para o processo de dispersão. Dependendo do formato do dente, o comportamento do fluxo interno será diferente e influenciando diretamente a intensidade do cisalhamento.
Quando os dentes possuem maior diâmetro, altura ou agressividade geométrica (45º x 90º), o disco cowles tende a produzir um fluxo radial mais intenso, aumentando a circulação do produto dentro do tanque. Essa característica favorece aplicações com viscosidades mais elevadas, pois reduz zonas mortas, melhora a incorporação de sólidos e garante que uma quantidade maior de material seja transportada para a região de dispersão.
Entretanto, dentes excessivamente grandes podem reduzir a intensidade local do cisalhamento, uma vez que parte da energia fornecida pelo motor passa a ser utilizada predominantemente para a movimentação do fluido e não para a ruptura dos aglomerados – aumentando o consumo energético.
Por outro lado, dentes menores e mais numerosos tendem a aumentar a quantidade de pontos de cisalhamento ao redor do disco, elevando a turbulência microscópica e a eficiência na redução do tamanho de partículas. Essa configuração costuma ser vantajosa para dispersões que exigem elevada qualidade, como tintas base água ou solvente, dióxido de titânio, espessantes, pigmentos orgânicos, revestimentos especiais e produtos onde o desenvolvimento de cor e a estabilidade final são fatores críticos.
No entanto, o bombeamento gerado é menor, podendo comprometer a circulação em produtos mais viscosos e reduzir a frequência com que determinadas regiões do tanque passam pela zona ativa de dispersão. Por esse motivo, é fundamental adquirir um disco cowles desenvolvido especialmente para seu tanque (aplicação). O desenvolvimento atual, respeitando a fluidodinâmica, concentra-se na otimização conjunta da altura, largura, ângulo de ataque, espaçamento e quantidade de dentes para alcançar o melhor equilíbrio entre circulação e cisalhamento.
Na prática industrial, uma geometria bem projetada pode reduzir significativamente o tempo de dispersão, melhorar o grau Hegman, aumentar a homogeneidade do produto final e diminuir o consumo energético do processo. Em muitos casos, pequenas alterações dimensionais nos dentes produzem impactos maiores na eficiência da dispersão do que aumentos de potência do motor ou de velocidade de rotação.

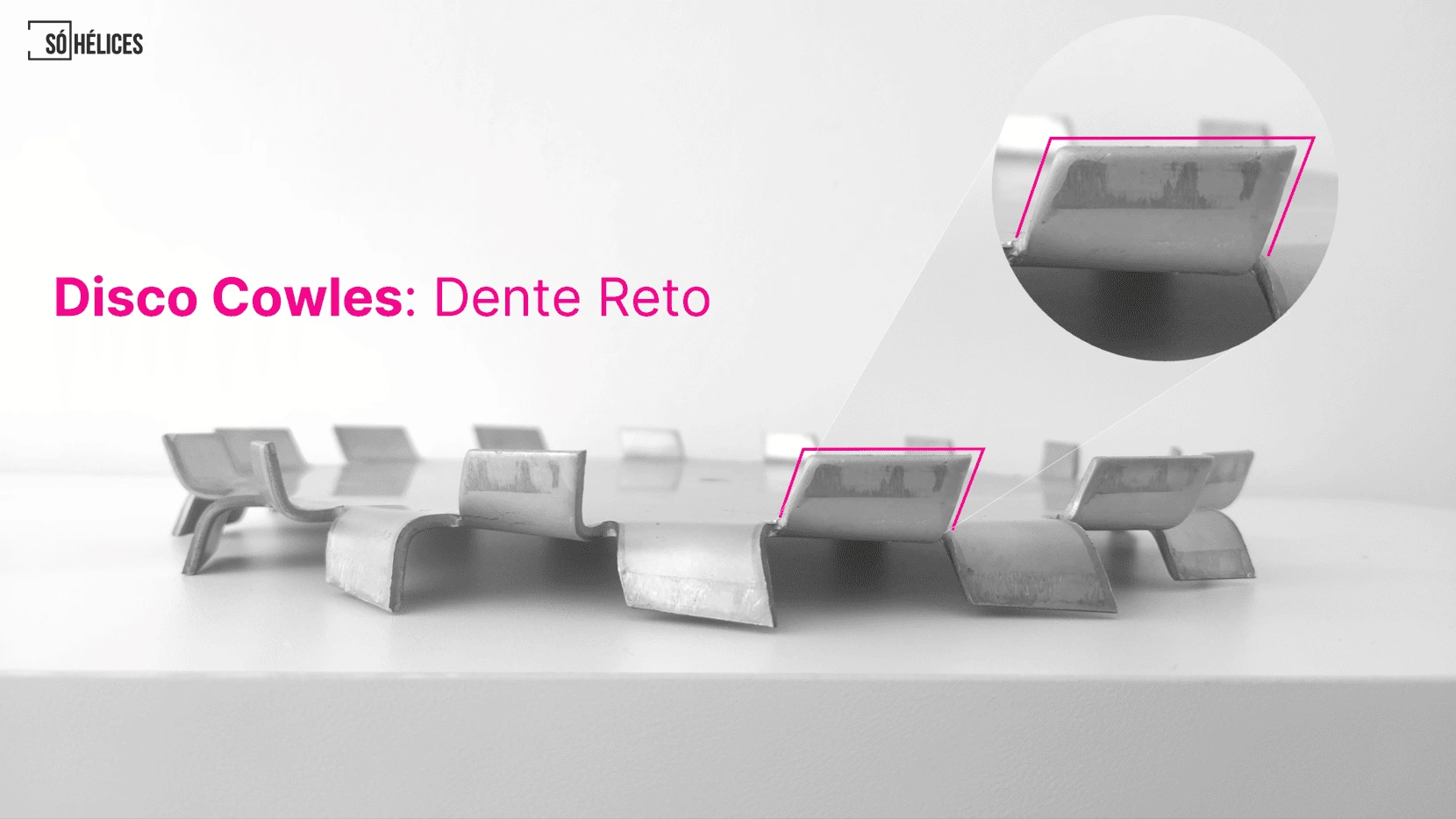

Compreenda as diferenças de formatos dos dentes (aletas):
| Modelo de Aletas | Características Geométricas | Vantagens | Limitações / Déficits |
|---|---|---|---|

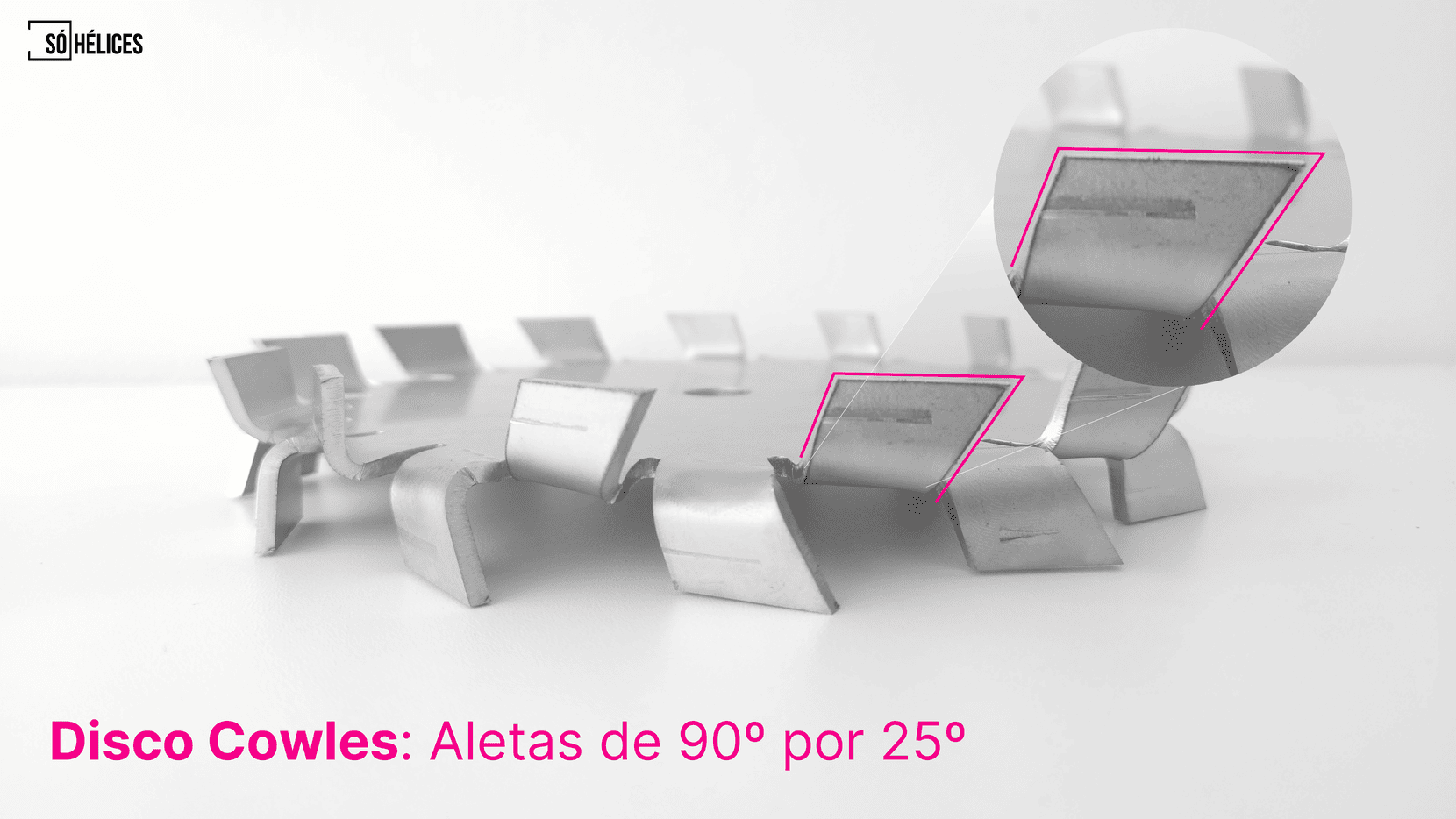

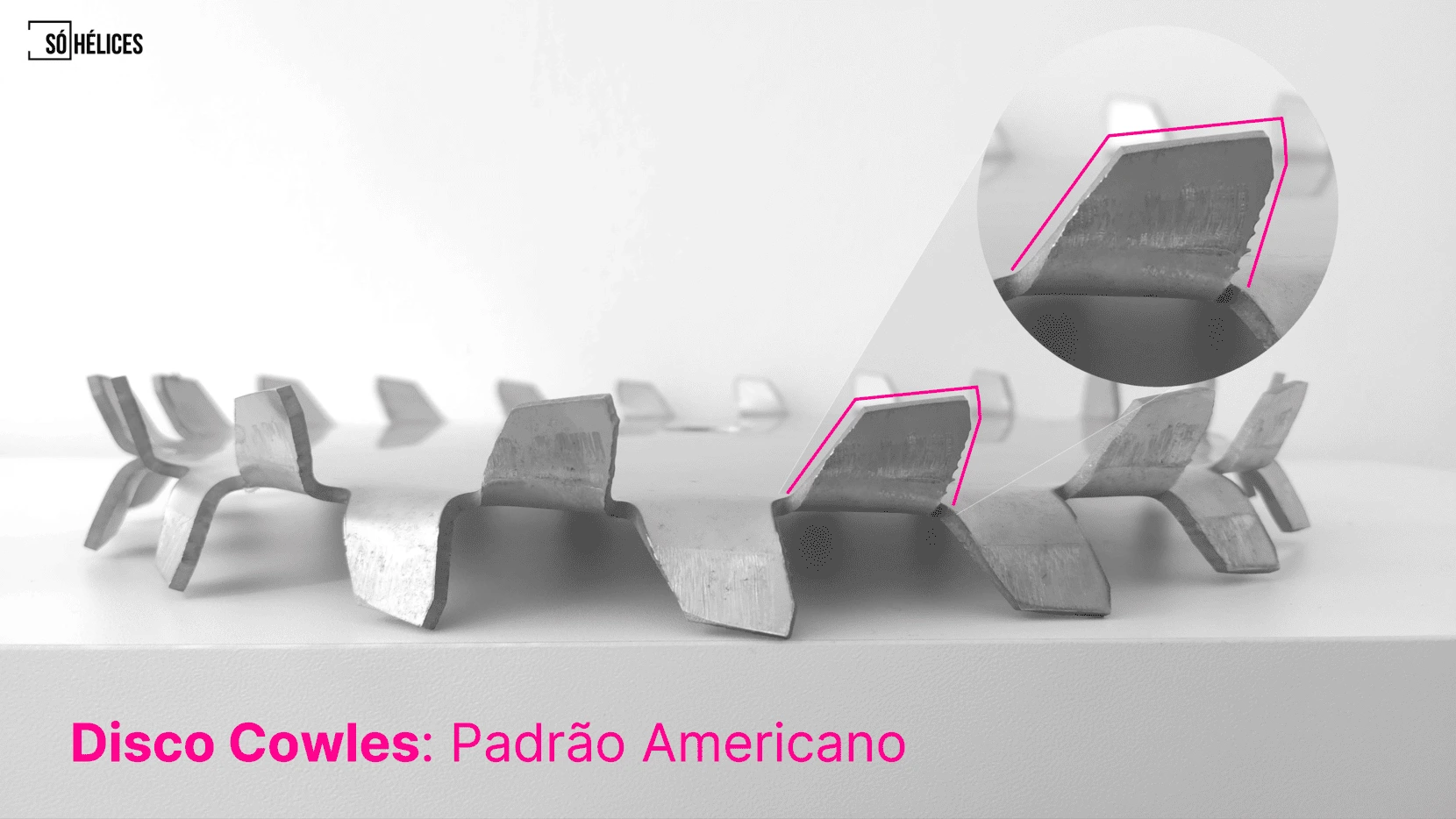

| Dentes 25° × 90° (Padrão) | Dentes angulados, perfil agressivo, espaçamento proporcional e disco sólido | Excelente equilíbrio entre dispersão e circulação; alto cisalhamento; boa suspensão de sólidos; reduz zonas mortas; versátil para diferentes viscosidades | Consumo de potência relativamente elevado; pode gerar maior aquecimento em processos sensíveis |

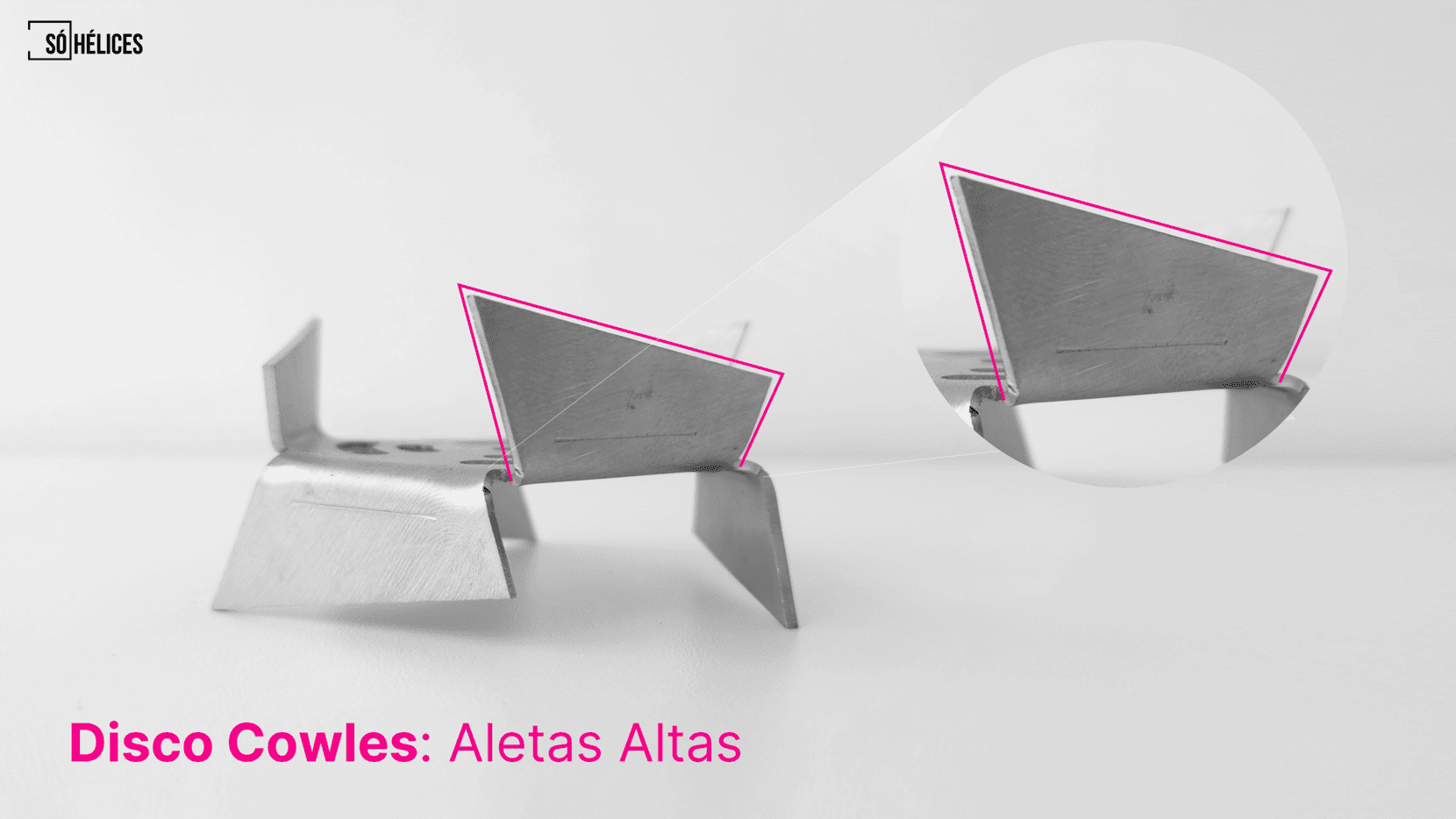

| Aletas Altas | Dentes mais altos e verticais, maior área de contato com o fluido | Grande capacidade de bombeamento radial; melhora a homogeneização global; reduz zonas mortas; excelente circulação entre fundo, parede e superfície | Exige maior torque e potência; cisalhamento mais distribuído e menos concentrado |

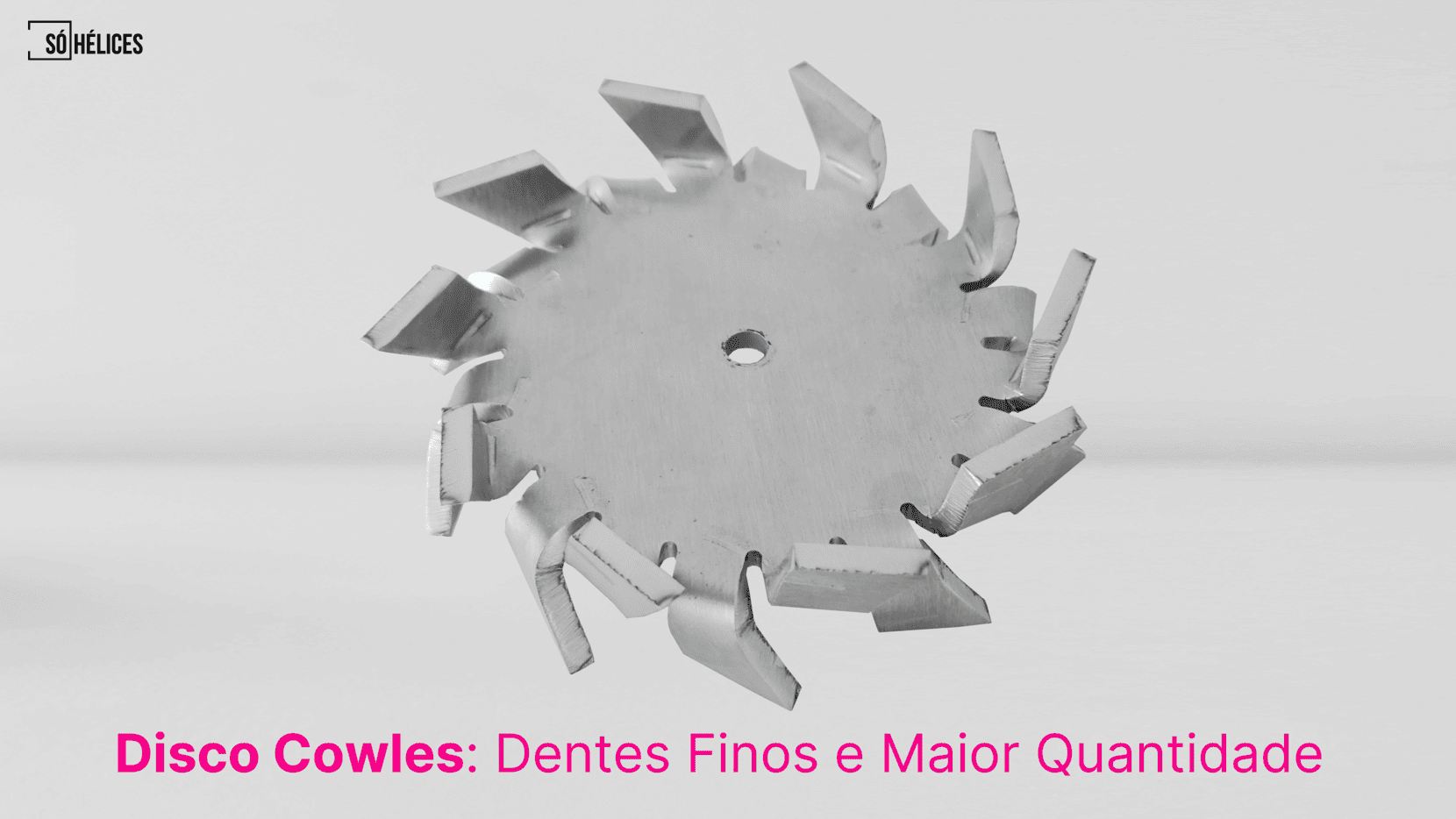

| Dentes Finos (Maior Quantidade) | Muitos dentes pequenos e próximos entre si | Elevadíssimo cisalhamento local; rápida quebra de aglomerados; menor tamanho final de partícula | Menor circulação do tanque; maior desgaste do disco; maior consumo energético por unidade de dispersão |

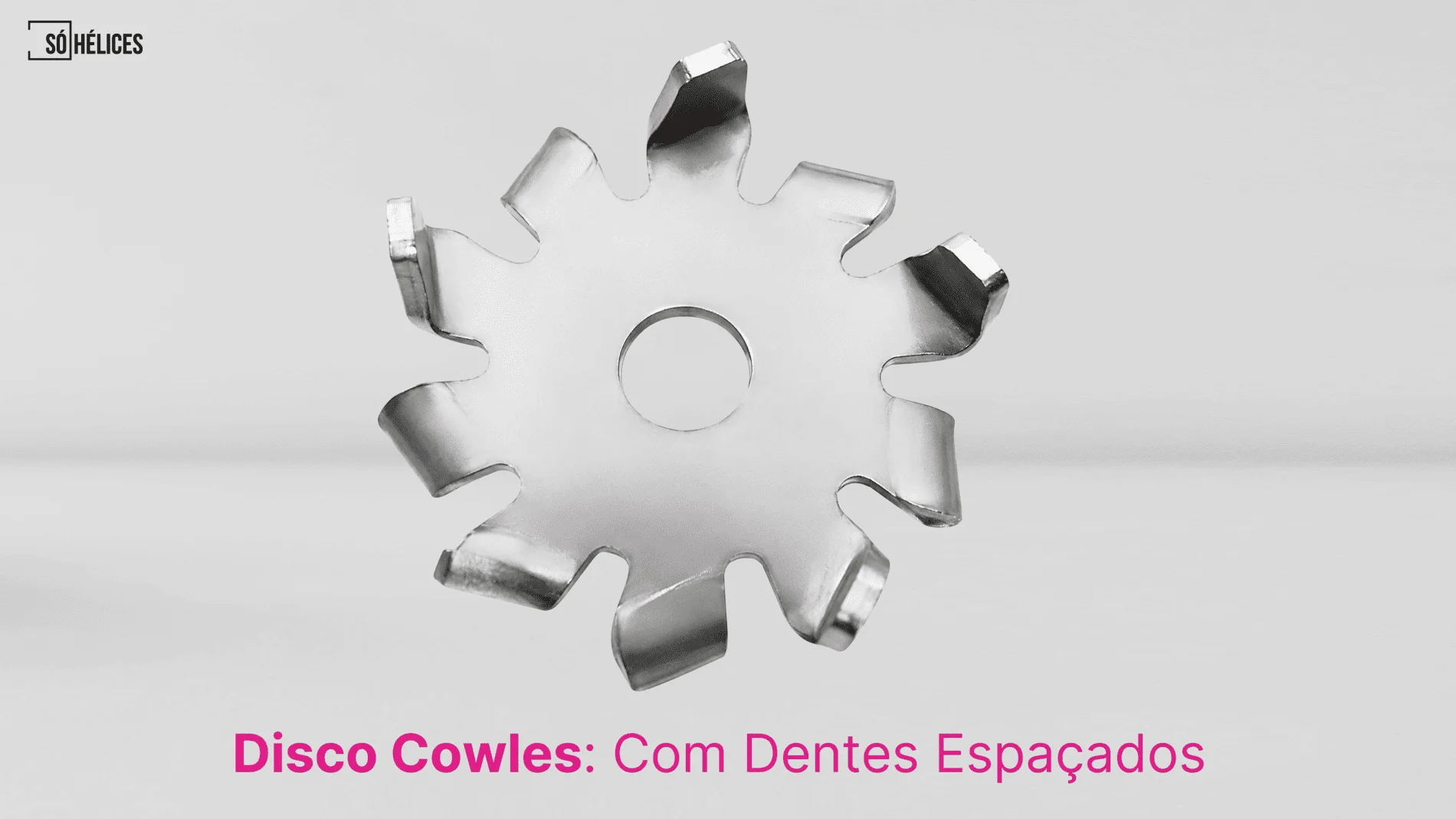

| Dentes Espaçados | Menor quantidade de dentes e maiores canais entre as aletas | Elevado bombeamento; maior movimentação de massa; menor exigência de potência; melhor circulação global | Menor taxa de cisalhamento; redução de partículas menos eficiente; dispersão fina limitada |

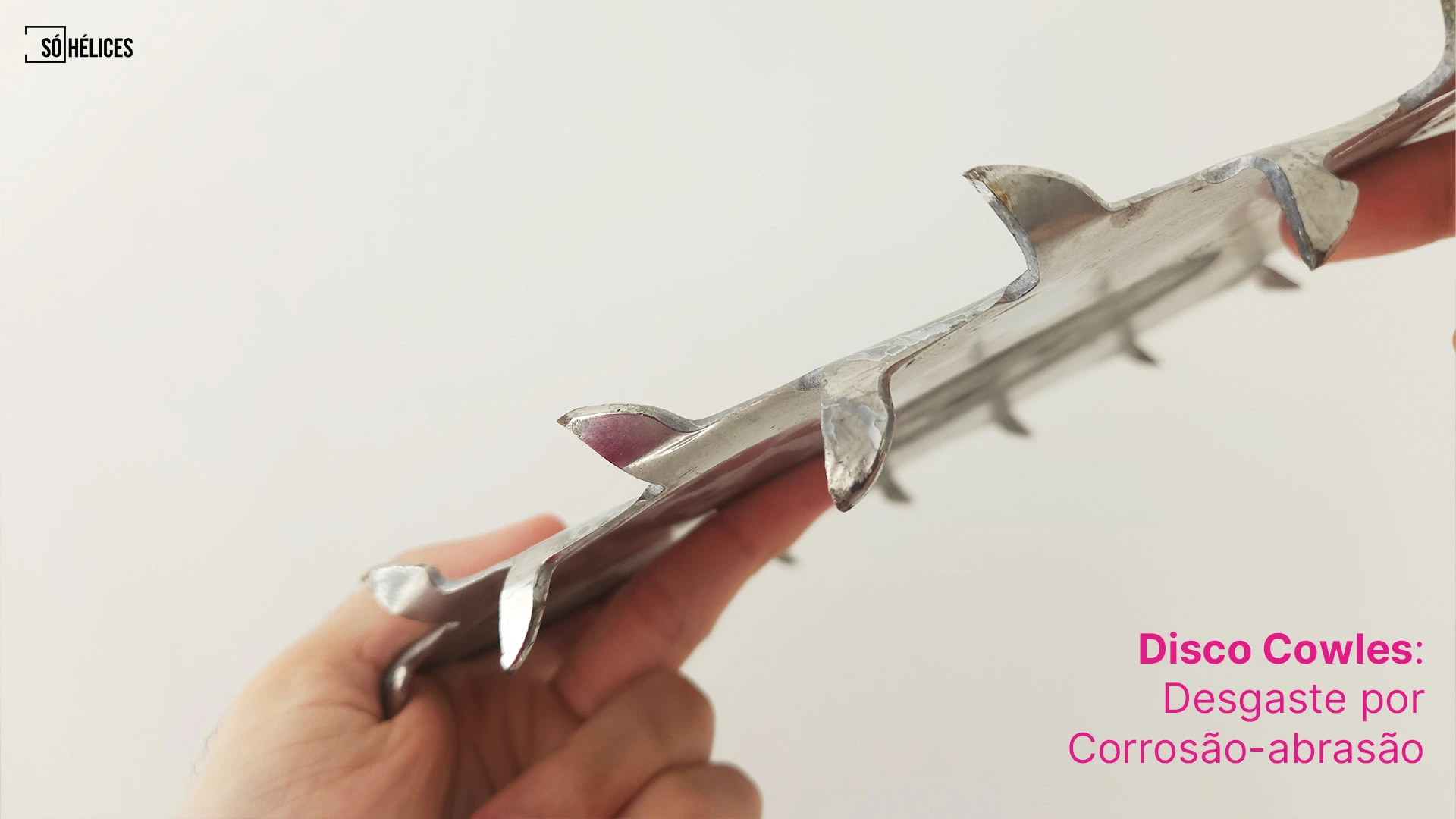

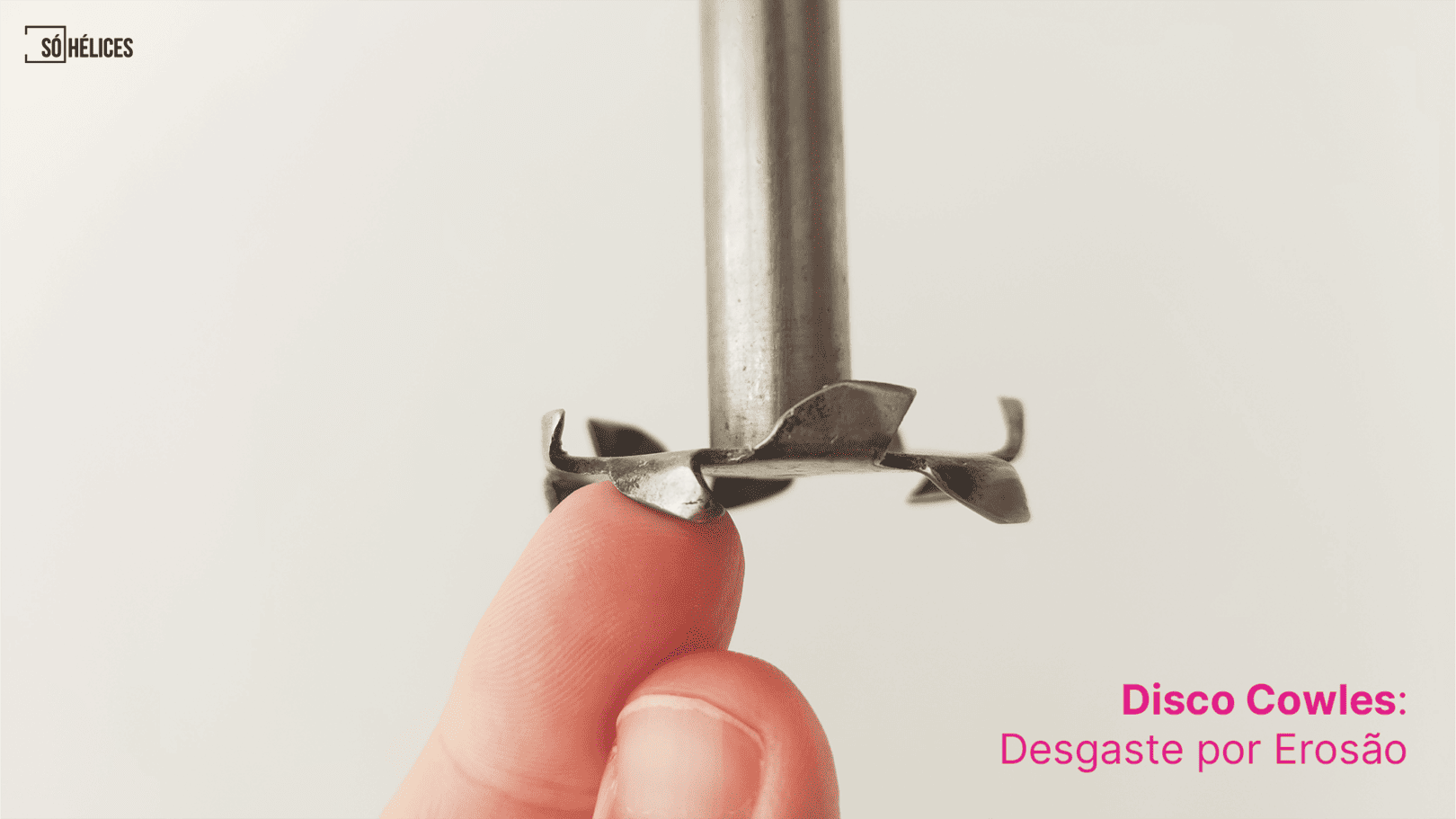

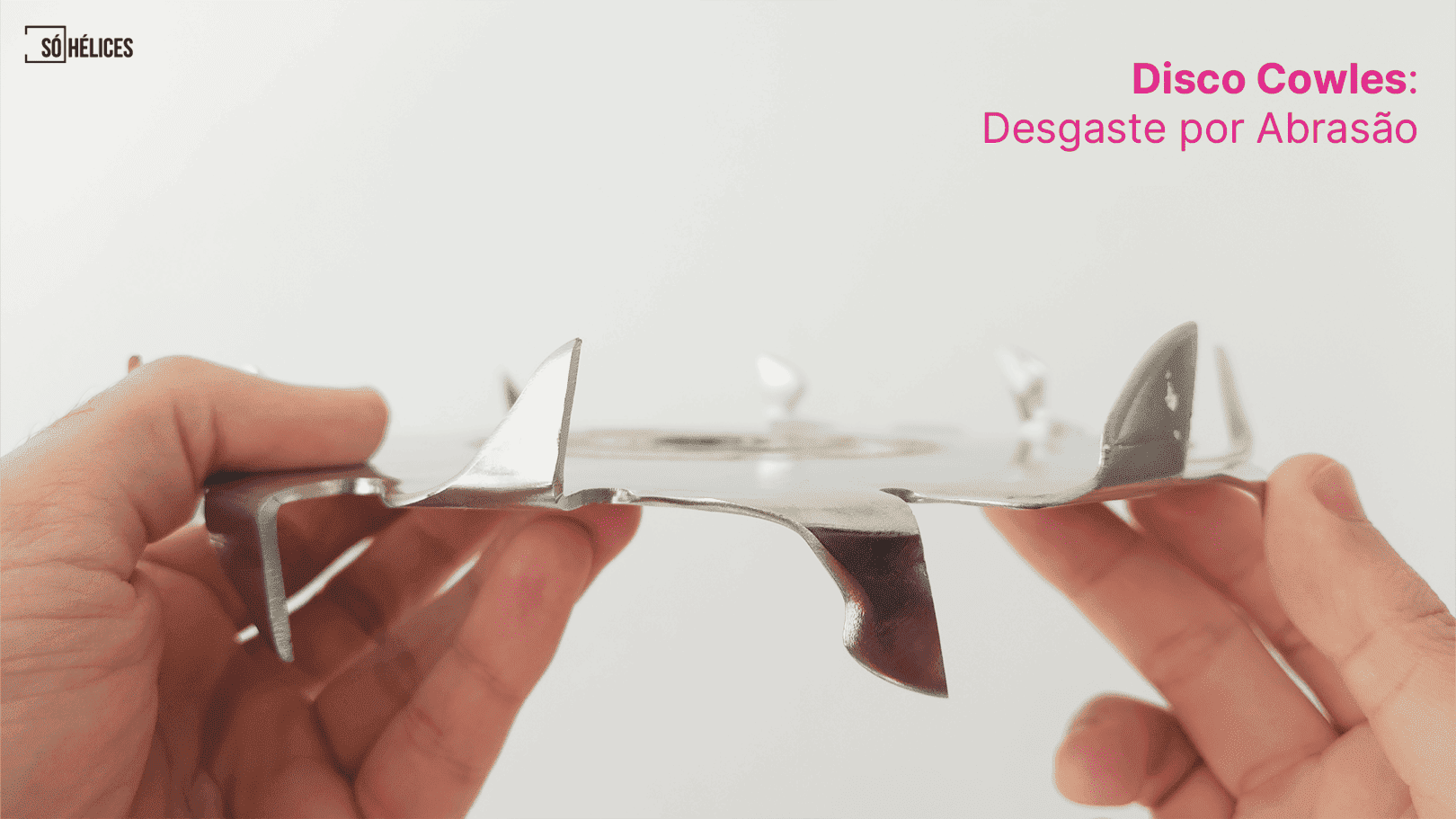

6 – Como o desgaste dos dentes afeta a dispersão.
O desgaste dos dentes de um disco cowles afeta diretamente dois mecanismos fundamentais do processo: a geração de cisalhamento local e a circulação radial do fluido dentro do tanque. Embora muitas fábricas percebem apenas uma redução na velocidade de dispersão, o problema real é muito mais profundo, pois altera completamente a reologia da mistura e hidrodinâmica projetada para a hélice.
A aleta do disco cowles é determinante para a eficiência da transferência de energia ao fluido e possui influência direta nas propriedades mecânicas e no desempenho do processo. Os dentes funcionam como micro geradores de turbulência. Durante a rotação em alta velocidade, cada dente cria zonas localizadas de elevado gradiente de velocidade, responsáveis pela quebra de aglomerados, molhamento de pós e dispersão de pigmentos.
A literatura técnica de dispersores de alta rotação mostra que grande parte da dispersão ocorre justamente pelos vórtices gerados atrás dos dentes serrilhados, transladando a matéria-prima entre as aletas, promovendo um movimento helicoidal (espiral). Quando ocorre o desgaste, arredondamento ou redução da altura desses dentes, esses vórtices ou movimentos tornam-se menos intensos, reduzindo o cisalhamento hidráulico disponível para a desaglomeração das partículas.
O efeito mais visível é a perda de qualidade da dispersão. Pigmentos, cargas minerais, dióxido de titânio, agentes espessantes, carbonato de cálcio, bentonita, sílica e outros sólidos passam a demandar mais tempo de processamento para atingir o mesmo nível de finura. Em muitos casos, a fábrica aumenta a rotação ou prolonga o tempo de mistura para compensar a perda de desempenho, elevando o consumo energético sem recuperar totalmente a eficiência original.
Outro ponto fundamental é o aquecimento da matéria prima em contato com as aletas. Com o desgaste dos dentes haverá um hiper cisalhamento localizado, podendo acelerar reações indesejadas, provocar oxidação, degradação molecular, evaporação de componentes voláteis e até decomposição de ingredientes sensíveis.
Quando os dentes perdem sua geometria, a energia transferida ao fluido diminui e o bombeamento radial enfraquece. Consequentemente, surgem zonas mortas, regiões com baixa renovação de produto e áreas onde partículas podem permanecer parcialmente dispersas.
Em formulações viscosas, quando os dentes do disco estão desgastados, a circulação já limitada em meios viscosos torna-se ainda mais deficiente, favorecendo a formação de bolsões de produto mal processado.
Sob o ponto de vista operacional, existem cinco sintomas clássicos que indicam desgaste excessivo dos dentes do Disco Cowles:
- Aumento do tempo de dispersão.
- Redução da finura final do produto.
- Necessidade de maior rotação para atingir o mesmo resultado.
- Diminuição da intensidade do vórtice e da circulação radial.
- Maior incidência de partículas não dispersas ou aglomerados residuais.
Em termos práticos, um Disco Cowles desgastado não apenas mistura mais lentamente. Ele altera a distribuição de energia dentro do tanque, reduz o cisalhamento disponível para dispersão, enfraquece o fluxo radial, aumenta o consumo energético e pode comprometer a qualidade final do produto, especialmente em tintas, revestimentos, adesivos, cosméticos e suspensões minerais abrasivas.
Portanto, se você está produzindo com um disco cowles com dente desgastado é fundamental substituí-lo. Evite erros por trabalhar com discos desgastados. Converse com nossa equipe técnica.
7 – A importância do posicionamento correto do disco no tanque.
O posicionamento do disco cowles dentro de qualquer tanque misturador não é apenas um detalhe de instalação. É uma das variáveis fundamentais para a eficiência da dispersão, o padrão de circulação do fluido, o molhamento das partículas e a umectação de pigmentos. Além da potencializar a homogeneidade do lote, reduzir o consumo de energia e o minimizar o tempo total de processo.
Documentações técnicas das mais respeitadas empresas (Alfa Laval; SPX FLOW; Lee Industries; Ystral GmbH) de dispersão do mundo, defendem a tese que, mesmo quando o diâmetro do disco cowles está exato, a velocidade periférica e a potência do motor (rpm) são corretamente especificados e alinhados, um posicionamento inadequado pode reduzir significativamente o desempenho da dispersão e desqualificação da homogeneização.
Quando o disco está mal posicionado, o circuito de circulação do fluxo torna-se desequilibrado, gerando zonas mortas, baixa renovação do produto e dispersão incompleta. A localização do disco depende de muitas variáveis, mas em média deve ser instalado a meio diâmetro de equidistância da parte inferior do tanque, e cerca de uma vez e meia o seu diâmetro abaixo da superfície do líquido. Ex: Se seu disco cowles tem 300mm, deve ser instalado a 150mm de equidistância do fundo (isso varia de acordo com o tamanho das aletas e conicidade inferior do tanque).
Essa configuração permite que os fluxos superior e inferior se desenvolvam simultaneamente, garantindo que o material localizado tanto na parte superior quanto na inferior do tanque seja continuamente conduzido para a região de dispersão. Quando o disco é instalado muito próximo ao fundo, a circulação abaixo do vetor fica limitada, favorecendo o acúmulo de sólidos e a formação de zonas estagnadas – além de aumentar a pressão vertical no eixo do motor.
Por outro lado, quando o disco cowles é posicionado excessivamente próximo à superfície, a circulação inferior perde intensidade, permitindo a sedimentação de partículas pesadas, expelindo matéria prima para parte externa do tanque e reduzindo a frequência com que elas atravessam a zona de alto cisalhamento.
O vórtice criado pelo disco cowles conduz o material em uma trajetória helicoidal até a região de cisalhamento, onde impacto, atrito e turbulência promovem a dispersão. Se o disco estiver posicionado incorretamente, esse vórtice perde eficiência e parte da energia fornecida pelo motor deixa de ser convertida em trabalho útil de mistura, e consequentemente menor conversão de potência nominal de dissipação de massa.
Outro fator frequentemente negligenciado é a incorporação de ar. Diversas referências técnicas apontam que o vórtex é importante para a incorporação de pós, mas quando sua profundidade se torna excessiva pode arrastar ar para dentro do produto, promovendo insuflação ativa. Quando o disco está muito próximo da superfície ou operando com um nível inadequado de líquido, o vórtice pode atingir diretamente a região dos dentes do disco, promovendo a entrada de bolhas de ar, formação de espuma e microbolhas.
Na prática, o posicionamento correto do disco cowles determina se o equipamento apenas movimenta o produto ou realmente realiza uma dispersão eficiente. Um disco corretamente posicionado promove:
- Aumenta a taxa de renovação das partículas na zona de cisalhamento.
- Reduz áreas estagnadas.
- Diminui o tempo de processo.
- Melhora o desenvolvimento da cor.
- Controla a inserção de ar (insuflação).
- Aumenta a estabilidade da suspensão.
- Reduz desperdícios de energia.
- Proporciona maior consistência entre lotes.
Em muitas aplicações industriais, um simples ajuste de alguns centímetros na altura do disco pode gerar um impacto significativo na qualidade da dispersão do que aumentos na potência do motor ou na velocidade de rotação.
Conheça o formato twin impellers arrangement, configuração onde duas ou mais hélices são instaladas no mesmo eixo do misturador.
8 – Os modelos de disco cowles mais utilizados no Brasil.
Grandes fabricantes de misturadores, como Admix, EKATO, Netzsch Grinding, Gea, Alfa Laval, SPX FLOW, Lee Industries e Ystral GmbH utilizam diversas variações de geometria do corpo e aletas para o Disco Cowles, com o objetivo de personalizá-lo para otimizar a fluidodinâmica e a eficiência do cisalhamento em cada aplicação.
De forma resumida:
Quando o objetivo é alcançar o menor tamanho possível de partícula, o disco sólido com dentes pequenos continua sendo a opção mais eficiente. Dependendo da geometria adotada, um disco com aberturas no corpo pode reduzir significativamente o consumo de energia e mantendo um desempenho aceitável de dispersão. Já o disco cowles com dentes altos são recomendados para fluidos de alta viscosidade e que demandam elevada dissipação de massa.
As variações do disco Cowles com dentes retos e formato americano não possuem diferenças técnicas que justifiquem sua aplicação. Abaixo destacaremos as principais características das versões mais populares do disco cowles.
8.1: Disco Cowles sólido com dentes em ângulo de 25° por 90° → Máxima eficiência de dispersão.
Esse formato entrega a melhor homogeneização global. Essas geometrias são frequentemente utilizadas quando o processo exige simultaneamente dispersão e movimentação do produto.
- Características:
- Faces inclinadas ou curvas
- Angulação de 45º por 90º
- Espaçamento entre as aletas proporcional a chapa
- Perfil angular agressivo
- Sem perfurações centrais adicionais
- Efeitos:
- Menor formação de zonas mortas
- Melhor suspensão de sólidos
- Fluxo radial intenso
- Elevado cisalhamento local
- Boa circulação do produto
- Formação controlada de vórtice
8.2: Disco Cowles com aberturas no corpo → Melhor equilíbrio entre mistura e dispersão.
As aberturas adicionam um segundo caminho para o escoamento do fluido. Em um disco sólido tradicional, praticamente todo o produto é acelerado radialmente a partir da periferia do disco. Em um disco perfurado, parte do fluido atravessa o próprio corpo do disco antes de ser descarregada para o tanque. O objetivo principal é aumentar a recirculação em elevada carga de sólidos.
- As verdadeiras finalidades são:
- Redistribuição do fluxo
- Redução da pressão acima do disco
- Melhor molhamento dos sólidos
- Melhor circulação próxima ao eixo
- Distribuição mais uniforme da energia
Comparativo do disco cowles com ou sem abertura:
| Parâmetro | Disco Sólido | Disco Perfurado |
|---|---|---|
| Cisalhamento Máximo | Muito Alto | Médio |
| Circulação Interna | Alta | Muito Alta |
| Fluxo através do Disco | Não | Sim |
| Quebra de Aglomerados | Mais Rápida | Mais Lenta |
| Incorporação de Pós | Boa | Excelente |
| Consumo de Potência | Maior | Menor |
| Geração de Calor | Maior | Menor |
| Controle de Temperatura | Menor | Melhor |
| Formação de Espuma | Maior | Menor |
| Uniformidade do Lote | Boa | Excelente |
| Aplicação Ideal | Dispersão de pigmentos | Mistura + dispersão |
8.3: Discos Cowles com aletas altas → Maior circulação em produtos viscosos.
A principal função do aumento da altura dos dentes é ampliar a quantidade de fluido capturada e impulsionada pelo disco. Ele movimenta uma quantidade maior de produto, melhora a circulação e favorece processos com viscosidades elevadas. Em contrapartida, exige mais potência e pode gerar um cisalhamento menos concentrado do que um disco com dentes mais baixos e agressivos.
Em tanques grandes, essa característica pode ser extremamente importante para garantir homogeneidade.
- Características:
- Maior altura da aleta
- Dentes com formato retangular vertical
- Efeitos:
- Maior fluxo radial
- Loops de circulação maiores
- Melhor movimentação entre fundo, parede e superfície
- Menor concentração de cisalhamento
- Menor probabilidade de zonas mortas
8.4: Discos Cowles com dentes finos → Máxima redução de tamanho de partículas.
Discos com dentes menores tendem a concentrar mais energia na região periférica (próximo as aletas) e menos na movimentação do fluido dentro do tanque, gerando menor circulação e bombeamento. Em termos práticos, um disco com dentes menores é geralmente mais orientado para dispersão e cisalhamento do que para bombeamento e circulação.
- Características:
- Maior quantidade de dentes
- Menor espaçamento entre os dentes
- Tensões de cisalhamento próximas aos dentes.
- Efeitos:
- Maior taxa de cisalhamento
- Quebra mais rápida dos aglomerados
- Menor tamanho final de partícula
- Maior consumo de energia
- Maior desgaste do disco
Comparação entre dentes menores e dentes altos:
| Parâmetro | Dentes Menores | Dentes Altos |
|---|---|---|
| Cisalhamento Local | Muito Alto | Alto |
| Quebra de Aglomerados | Excelente | Boa |
| Redução de Tamanho de Partícula | Excelente | Boa |
| Bombeamento Radial | Menor | Muito Maior |
| Circulação do Tanque | Menor | Muito Maior |
| Homogeneização Global | Boa | Excelente |
| Torque Exigido | Menor | Maior |
| Consumo de Potência | Menor | Maior |
| Produtos Viscosos | Regular | Excelente |
| Pigmentos e Cargas Finas | Excelente | Boa |
8.5: Dentes Mais Espaçados → Máxima redução de tamanho de partículas.
Com espaços maiores entre os dentes, uma quantidade maior de produto consegue passar pelas aberturas formadas entre as aletas durante a rotação. O resultado é um padrão de mistura mais voltado para movimentação de massa do que para dispersão intensa.
Em termos hidrodinâmicos, à medida que os dentes ficam mais espaçados, o Disco Cowles deixa de se comportar predominantemente como um dispersor e passa a assumir características mais próximas de um impulsor de bombeamento radial, privilegiando a circulação do fluido em detrimento da intensidade de cisalhamento.
Isso explica por que fabricantes costumam modificar o espaçamento dos dentes conforme o objetivo do processo: dispersão fina, incorporação de pós e quebra molecular.
- Características:
- Menor quantidade de dentes
- Canais maiores para passagem do fluido
- Efeitos:
- Melhorar a circulação dentro do tanque
- Movimentar maiores volumes de produto por revolução
- Reduzir zonas mortas em determinadas aplicações
- Menor exigência de potência
9 – Veja as 10 dicas resumidas de como melhorar a eficiência.
Para ajudar você a extrair o máximo desempenho do seu processo, reunimos 7 dicas técnicas fundamentais que podem elevar a eficiência do Disco Cowles em diferentes aplicações industriais. São recomendações baseadas nos princípios de hidrodinâmica, dispersão e movimentação de fluidos utilizados pelos principais fabricantes e projetistas de sistemas de mistura do mundo.
Confira abaixo os principais fatores que merecem atenção para obter melhores resultados em seu tanque misturador:
- Ajuste corretamente a velocidade periférica
- Utilize discos compatíveis com a viscosidade do produto
- Evite desgaste excessivo dos dentes
- Monitore corrente elétrica do motor
- Controle a incorporação de ar
- Avalie a geometria do tanque
- Utilize inversor de frequência
- Faça manutenção preventiva periódica
- Verifique a altura correta do disco
- Avalie a necessidade de chicanas industriais
Comparação dos principais modelos de disco cowles:
| Característica | Disco Padrão | Dentes Finos | Dentes Espaçados | Aletas Altas | Disco Perfurado |
|---|---|---|---|---|---|
| Cisalhamento | Alto | Muito Alto | Médio | Médio | Médio |
| Circulação do Produto | Boa | Moderada | Alta | Muito Alta | Alta |
| Bombeamento Radial | Alto | Médio | Alto | Muito Alto | Alto |
| Incorporação de Pós | Boa | Moderada | Boa | Boa | Muito Boa |
| Quebra de Aglomerados | Alta | Muito Alta | Média | Média | Média |
| Redução de Tamanho de Partícula | Alta | Excelente | Moderada | Moderada | Moderada |
| Consumo de Potência | Alto | Muito Alto | Médio | Alto | Médio |
| Aquecimento do Produto | Alto | Muito Alto | Médio | Médio | Baixo |
| Formação de Vórtice | Alta | Alta | Média | Média | Baixa |
| Eficiência em Produtos Viscosos | Média | Baixa | Alta | Excelente | Alta |
| Risco de Incorporar Ar | Médio | Alto | Médio | Médio | Baixo |
| Uniformidade da Mistura | Boa | Boa | Muito Boa | Excelente | Excelente |
Seu disco cowles está entregando a melhor performance?
Muitas indústrias conseguem aumentar a eficiência da dispersão, reduzir o tempo de mistura e melhorar a qualidade final do produto apenas com ajustes no tamanho das aletas e no formato do disco cowles.
Solicite uma avaliação técnica gratuita e descubra como um disco cowles desenvolvido para a sua aplicação pode gerar mais produtividade, melhor homogeneização e maior rendimento do processo sem a necessidade de trocar todo o equipamento.
Converse agora com um um especialista da Só Hélices e receba uma recomendação personalizada para sua operação.
Fontes de pesquisa para desenvolver esse conteúdo:
Abaixo estão os sites de empresas, fabricantes, instituições de pesquisa e universidades utilizados como fontes de consulta para a elaboração deste conteúdo. As informações foram analisadas e comparadas com base em publicações técnicas, materiais acadêmicos, documentos de engenharia, catálogos de fabricantes e estudos especializados, com o objetivo de garantir maior precisão, confiabilidade e qualidade técnica aos dados apresentados neste artigo.
Empresas líderes de mercado e tecnologia de mistura:
- Alfa Laval
- SPX FLOW
- Lee Industries
- Ystral GmbH
- Admix
- Mixaco
- Vortex Mixing Technology
- Syntegon
- Gea
- Siehe Group
- Viscojet
- Ekato
- Tetrapak Solutions
- Netzsch Grinding & Dispersing
Universidades e Centros de Pesquisa em Engenharia:
- Instituto Tecnológico de Aeronáutica (ITA) – São José dos Campos, SP
- Escola Politécnica da Universidade de São Paulo (Poli-USP) – São Paulo, SP
- Universidade Federal do Rio de Janeiro (UFRJ) – Escola de Engenharia – Rio de Janeiro, RJ
- Instituto Militar de Engenharia (IME) – Rio de Janeiro, RJ
- Universidade Federal de Minas Gerais (UFMG) – Escola de Engenharia – Belo Horizonte, MG
- Universidade Estadual de Campinas (Unicamp) – Faculdade de Engenharia – Campinas, SP
- Universidade Federal de Santa Catarina (UFSC) – Engenharia – Florianópolis, SC
- Universidade Federal de Pernambuco (UFPE) – Engenharia – Recife, PE
- Universidade de Brasília (UnB) – Engenharia – Brasília, DF
- Universidade Federal do Rio Grande do Sul (UFRGS) – Engenharia – Porto Alegre, RS
