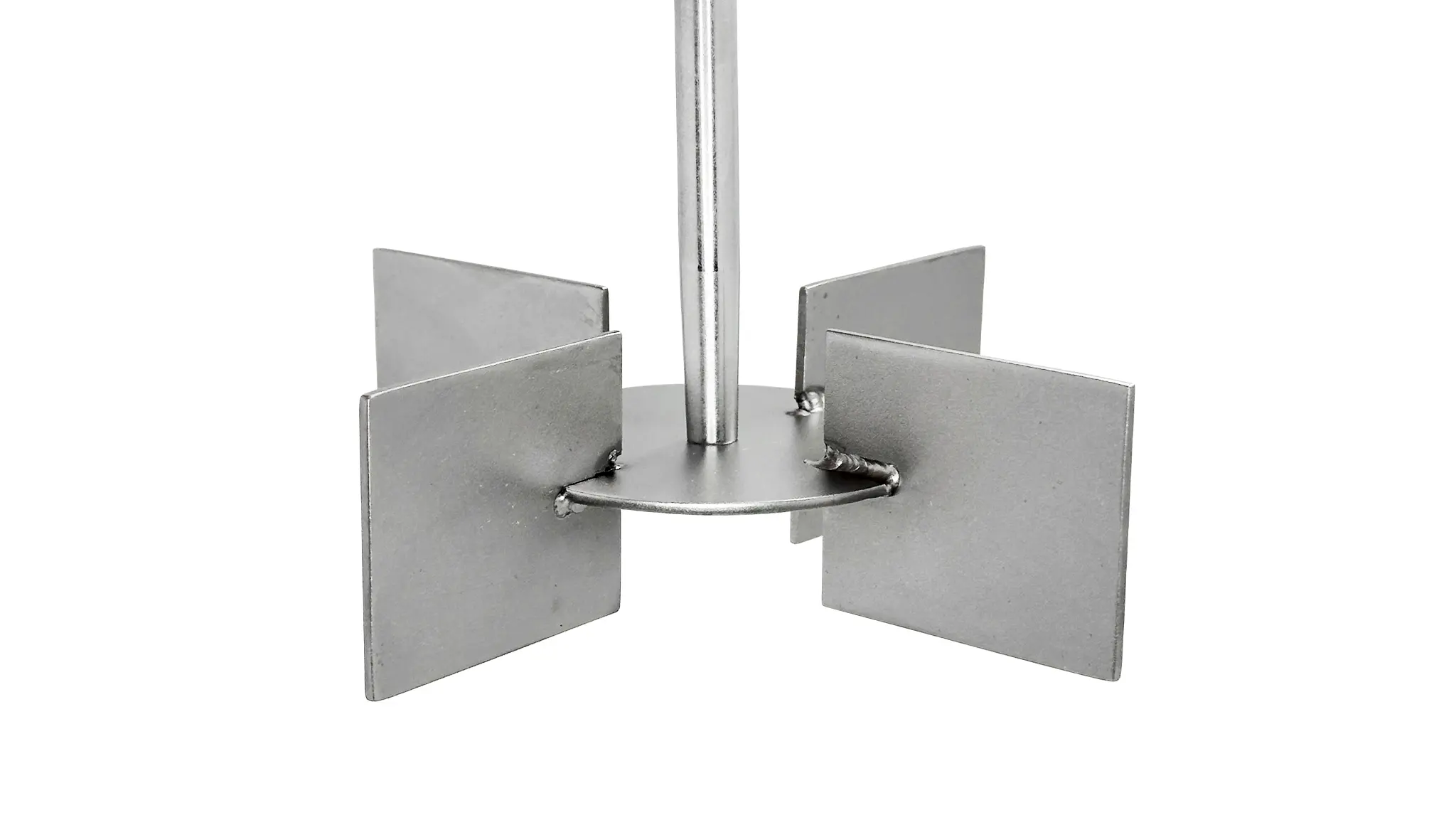

Hélice de fluxo radial com 4 pás retas

Conhecida também como hélice de pá reta vertical ou rotor de Pá Cruzada para mistura.

A hélice de 4 pás retas estabelece um padrão de fluxo radial que afasta o fluido do impulsor em direção aos lados do batch (recipiente) – Impulsionam o fluido radialmente contra as paredes e ali a corrente se divide em duas, uma para baixo e outra para cima, e ambas retornam sucessivamente ao centro.

Muitas aplicações beneficiam-se deste tipo de ação, como dispersão de gás e semi -sólidos. Fluxo radial interno próximo as pás, praticamente não gera fluxos verticais. Os braços da lâmina são ajustados em 90 graus, é recomendado para aplicações que requerem velocidade média e baixa, em tarefas de mistura com viscosidade baixa ou média.



Especificidades Técnicas:
 – Padrão de Fluxo: Radial
 – Material: Aço inoxidável AISI 316L
 – Peso: (211 gramas)
 – Tamanho da pá (aleta): 50mm x 12mm
 – Dimensão da Haste: 300mm, 350mm e 400mm com eixo de 7,94mm ou 9.53mm
 – Acabamento: Eletropolido (Aumenta a proteção na superfície em até 33% e reduz os requisitos de manutenção.)

Hélice soldada ao eixo fixador, com aletas com altas características para formação de vórtice ou vortex. As turbinas de fluxo radial têm um grande consumo de potência relativa às turbinas fluxo axial. Não são utilizados para manter sólidos em suspensão.

  • Esses impulsores são recomendados para aplicações que exigem velocidade média
  • Para tarefas de mistura com pouca ou média viscosidade

Comprimento do eixo, 16 pol. (400 mm); Diâmetro de 5/16 pol. (8 mm). O impulsor é 2 × 2 pol. (5,0 × 5,0 cm).



Hélice de pá reta vertical





Hélice de pá cruzada em aço inox Hélice de pá cruzada em aço inox
