Como calcular a potência de um motor para um tanque misturador?
Calcular a potência de um motor para um tanque misturador envolve diversos fatores e requer um entendimento do processo de mistura, das propriedades dos fluidos envolvidos e formação do recipiente. Aqui está um guia passo a passo para ajudá-lo nesse cálculo:
FATORES PRIMÁRIOS:
- Coleta de Dados
- Reúna informações sobre os materiais a serem misturados, o tipo de mistura desejada, o volume e a forma do tanque, a viscosidade e a densidade dos fluidos, a temperatura de operação e o tempo de mistura desejado.
- Cálculo do Volume do Tanque
- Determine o volume total do tanque, considerando a quantidade de material a ser misturada e um espaço livre para evitar transbordamentos.
- Escolha do Agitador
- Selecione o tipo de agitador mais adequado para o tipo de mistura, a viscosidade dos fluidos e o volume do tanque. Existem diversos tipos de agitadores, como hélices, turbinas, pás e rotores, cada um adequado para diferentes tipos de mistura e viscosidades de fluidos.
- Cálculo da velocidade de agitação
- Determine a velocidade de agitação ideal para garantir uma mistura homogênea sem gerar turbulência excessiva, levando em consideração o tipo de agitador, a viscosidade dos fluidos e o tempo de mistura desejado.
- Dimensionamento do motor
- Calcule a potência necessária do motor para acionar o agitador na velocidade determinada, levando em consideração o tipo de agitador, a viscosidade dos fluidos e o volume do tanque.
- Definição dos acessórios
- Determine os acessórios necessários para o tanque misturador, como bocais de entrada e saída, visor de nível, termômetro, etc2.
- Projeto do tanque
- Elabore o projeto detalhado do tanque misturador, incluindo as dimensões, o tipo de material de construção, os acessórios e o sistema de agitação.
- Construção e testes
- Construa o tanque misturador de acordo com o projeto e realize testes para verificar se ele atende aos requisitos de desempenho e segurança.

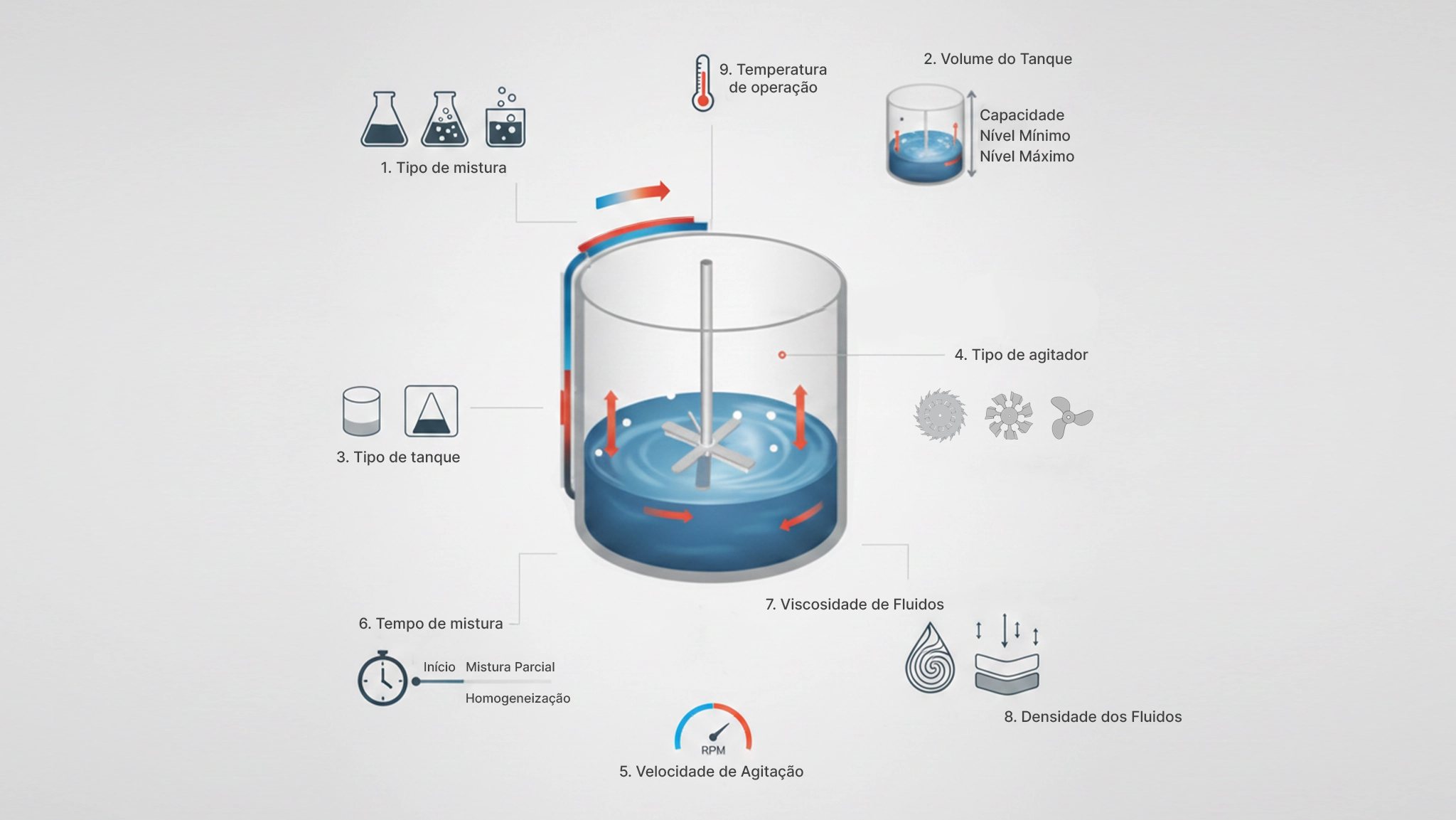

FATORES SECUNDÁRIOS:
- Tipo de mistura
- É essencial definir o tipo de mistura que se deseja realizar no tanque, como mistura de líquidos, sólidos ou gases.
- Volume do tanque
- O volume do tanque é um dos principais parâmetros a serem determinados, levando em consideração a quantidade de material a ser misturada e a capacidade de produção desejada.
- Forma do tanque
- A forma do tanque pode influenciar no desempenho da mistura.
- Tipo de agitador
- O agitador é o responsável por promover a mistura no tanque.
- Velocidade de agitação
- A velocidade de agitação do agitador é um parâmetro importante que afeta a intensidade da mistura.
- Tempo de mistura
- O tempo de mistura necessário para atingir a homogeneidade desejada é um fator crucial a ser considerado, influenciando na escolha do agitador e na velocidade de agitação.
- Viscosidade e densidade dos fluidos
- A viscosidade dos fluidos a serem misturados é um fator importante na escolha do agitador e na determinação da velocidade de agitação. A densidade dos fluidos também influencia no dimensionamento do tanque e do agitador, principalmente em misturas de líquidos com densidades diferentes.
- Temperatura de operação
- A temperatura de operação do tanque pode afetar a viscosidade dos fluidos e a eficiência da mistura, sendo importante considerar esse fator no dimensionamento.

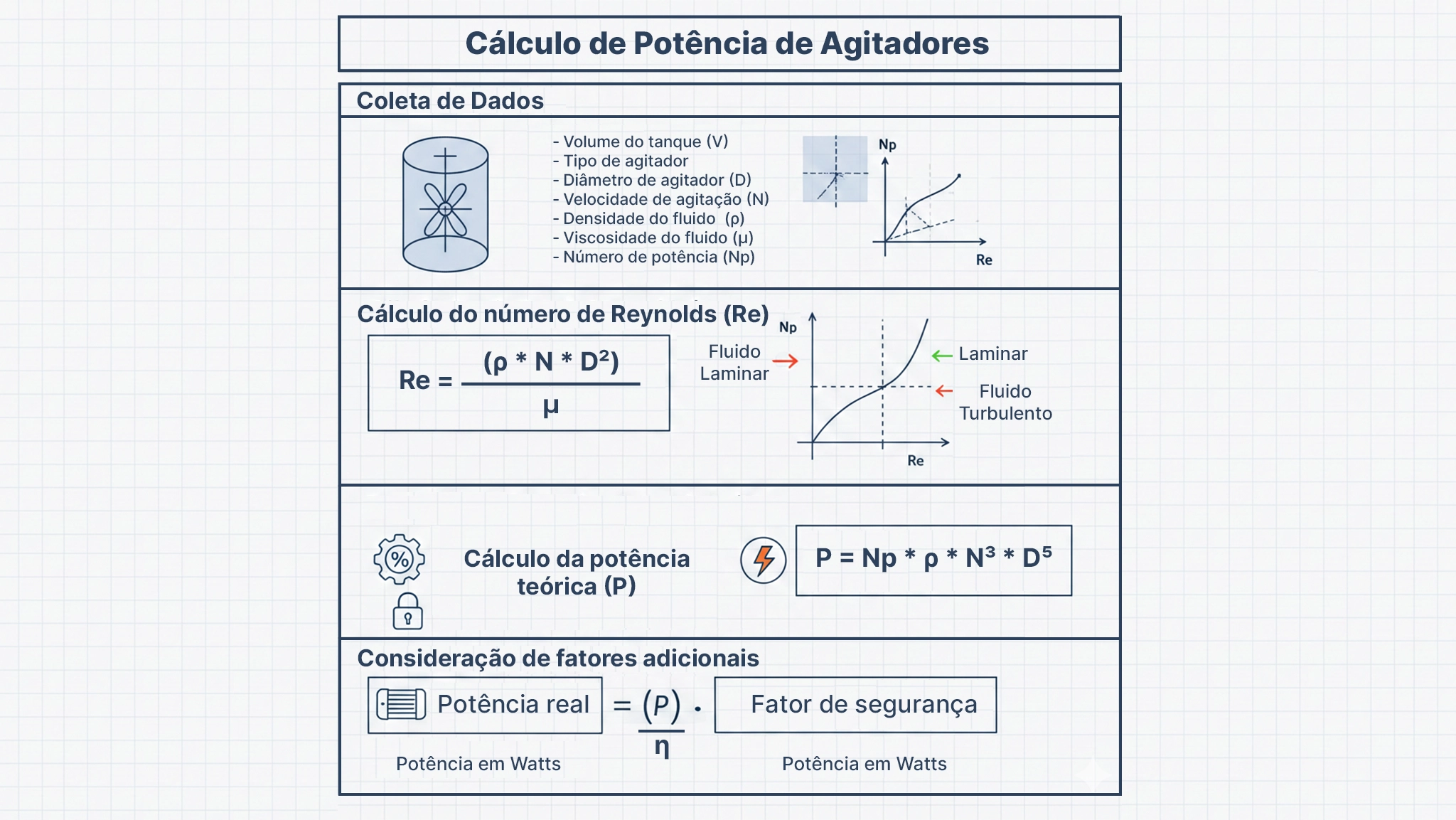

COLETA DE DADOS:
- Volume do tanque (V): Determine o volume total do tanque em metros cúbicos (m³).
- Tipo de agitador: Identifique o tipo de agitador que será utilizado (hélice, turbina, pá, etc.). Cada tipo de agitador possui características e requisitos de potência diferentes.
- Diâmetro do agitador (D): Meça o diâmetro do agitador em metros (m).
- Velocidade de agitação (N): Defina a velocidade de rotação do agitador em rotações por minuto (RPM).
- Densidade do fluido (ρ): Determine a densidade do fluido a ser misturado em quilogramas por metro cúbico (kg/m³).
- Viscosidade do fluido (μ): Meça a viscosidade dinâmica do fluido em Pascal-segundos (Pa·s).
Número de potência (Np): Este número adimensional depende do tipo de agitador e do número de Reynolds do fluido. Consulte tabelas ou gráficos específicos para o seu tipo de agitador para obter o valor de Np.
Cálculo do número de Reynolds (Re):
O número de Reynolds é um parâmetro adimensional que indica o regime de escoamento do fluido (laminar ou turbulento). É calculado da seguinte forma:
Re = (ρ * N * D²) / μ
Determinação do número de potência (Np):
Com o número de Reynolds calculado, consulte tabelas ou gráficos fornecidos pelos fabricantes de agitadores para encontrar o valor correspondente do número de potência (Np).
Cálculo da potência teórica (P):
A potência teórica necessária para acionar o agitador é calculada pela seguinte fórmula:
P = Np * ρ * N³ * D⁵
O resultado será a potência em Watts (W).
Consideração de fatores adicionais:
- Eficiência do motor (η): Os motores elétricos não são 100% eficientes, parte da energia é perdida na forma de calor. Considere a eficiência do motor (geralmente entre 80% e 95%) ao calcular a potência real necessária.
Cálculo da potência real do motor:
Potência real = (P / η) * Fator de segurança
Fatores de segurança: É recomendado adicionar um fator de segurança à potência calculada para compensar variações no processo, incertezas nos dados e desgaste do equipamento. Um fator de segurança comum é 1.25 (25% de acréscimo).
Exemplo:
Vamos supor que você tenha um tanque com um agitador de turbina, com os seguintes dados:
- Volume do tanque: 10 m³
- Diâmetro do agitador: 0.5 m
- Velocidade de agitação: 100 RPM
- Densidade do fluido: 1000 kg/m³
- Viscosidade do fluido: 0.1 Pa·s
- Número de potência (Np): 5 (obtido de tabelas para agitadores de turbina)
- Eficiência do motor: 85%
- Fator de segurança: 1.25
- Cálculo do número de Reynolds:
Re = (1000 * 100 * (0.5)²) / 0.1 = 250000
- Cálculo da potência teórica:
P = 5 * 1000 * (100/60)³ * (0.5)⁵ = 5441.4 W
- Cálculo da potência real do motor:
Potência real = (5441.4 / 0.85) * 1.25 = 8002.1 W
Portanto, neste exemplo, seria necessário um motor com potência de aproximadamente 8002.1 Watts ou 8 kW.
Observações importantes:
- Este cálculo fornece uma estimativa da potência necessária. Recomenda-se consultar um especialista em engenharia para obter um dimensionamento mais preciso e seguro.
- As tabelas e gráficos de número de potência (Np) variam de acordo com o tipo de agitador e o fabricante. Certifique-se de utilizar informações específicas para o seu equipamento.
- Além da potência do motor, é importante considerar outros fatores como o torque necessário, a inércia do sistema e as condições de operação do tanque misturador.
Espero que este guia detalhado seja útil para você calcular a potência do motor para o seu tanque misturador.
