8 Vantagens de ativar duas ou mais hélices no mesmo tanque misturador.
Em síntese, a literatura converge para um ponto central: o twin impeller arrangement não é apenas uma solução para tanques grandes, mas uma arquitetura de agitação que oferece maior controle, previsibilidade e eficiência em comparação ao impelidor único — vantagens que se traduzem diretamente em qualidade de produto e redução de consumo energético na operação industrial.
Uma das principais vantagens do arranjo com múltiplas hélices no mesmo eixo (twin impeller arrangement) é a capacidade de recuperar a energia cinética residual do escoamento. Em uma configuração com hélice única, parte significativa da energia fornecida pelo motor é convertida em rotação do fluido — a chamada velocidade de redemoinho (swirl velocity) — que é dissipada sem contribuir para o empuxo útil.
Com duas hélices contrarrrotativas (contra-rotating propellers) montadas no mesmo eixo, o segundo rotor é projetado para absorver exatamente esse swirl gerado pelo primeiro, convertendo-o em empuxo adicional. O resultado é um aumento direto na eficiência propulsiva, com estimativas que chegam a 10–15% de ganho em relação a sistemas monohélice de potência equivalente.
Leia neste post as 8 principais vantagens de trabalhar com mais hélices no mesmo eixo.
Neste post você encontrará:
1 – Eliminação de zonas mortas em tanques de alta relação H/D.
2 – Melhor suspensão de sólidos e redução de sedimentação.
3 – Maior eficiência na utilização de gás em reatores gás-líquido.
4 – Previsibilidade e controle do padrão de fluxo.
5 – Redução do tempo de mistura em tanques profundos.
6 – Correlações adimensionais para scale-up confiável.
7 – Flexibilidade de configuração para diferentes processos.
8 – Otimização possível por métodos estatísticos.

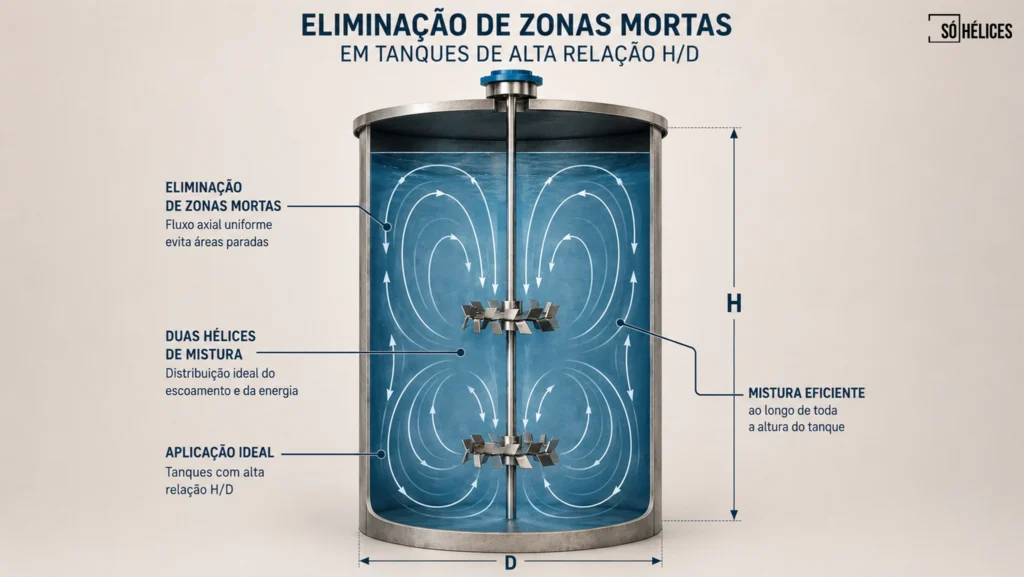

1 – Eliminação de zonas mortas em tanques de alta relação H/D
Tanques misturadores com elevada relação altura/diâmetro (H/D > 1,2) representam um desafio clássico em engenharia de processos: a tendência natural de estratificação do fluido cria zonas mortas — regiões de baixa velocidade e tempo de residência excessivo — predominantemente nas extremidades axiais do vaso.
Simulações fluidodinâmicas computacionais (CFD) baseadas no modelo de turbulência k-ε padrão revelam que, nessas geometrias, um único impelidor centralizado é incapaz de promover o número de Froude modificado (Fr’) necessário para arrastar o fluido até as regiões distantes do rotor, resultando em gradientes de concentração e temperatura que comprometem diretamente a qualidade do produto final.
A configuração de twin impeller arrangement — dois impelidores montados no mesmo eixo com espaçamento axial otimizado — surge como a solução mais eficaz para endereçar esse problema. Estudos de CFD com abordagem Multiple Reference Frame (MRF) demonstram que o espaçamento ideal entre os impelidores situa-se entre 0,35 e 0,45 × H, valor que maximiza a sobreposição das células de recirculação geradas por cada rotor sem induzir interferência destrutiva entre os campos de velocidade.
A combinação mais difundida industrialmente utiliza um impelidor axial superior do tipo hydrofoil (e.g., A310 ou HE-3) para promover bombeamento descendente de longo alcance, associado a um impelidor radial inferior do tipo Rushton ou PBT (pitched blade turbine) em modo down-pumping, garantindo alta intensidade de cisalhamento próximo ao fundo cônico e varredura eficiente da zona morta basal.
Os resultados de simulações transientes com rastreamento de partículas (DPM — Discrete Phase Model) evidenciam que a configuração twin impeller reduz o volume das zonas mortas (definidas como regiões com velocidade local inferior a 5% da velocidade de ponta de pá, v_tip) em até 78% em comparação ao sistema de impelidor único, para a mesma potência consumida (P/V).
A análise do campo de tensões de cisalhamento (shear stress contours) e dos perfis de energia cinética turbulenta (k) confirma homogeneização radial e axial superior, com coeficiente de variação (CoV) de concentração abaixo de 5% em 95% do volume útil do tanque — critério frequentemente adotado como indicador de mistura completa em processos farmacêuticos e de biotecnologia.
Do ponto de vista de projeto, a implementação bem-sucedida exige atenção a variáveis críticas como a posição do impelidor inferior em relação ao fundo (C/D recomendado entre 0,25 e 0,33), o número de chicanas (baffles) — tipicamente quatro, com largura de 1/12 do diâmetro interno — e a seleção criteriosa da faixa de operação em termos de número de Reynolds de mistura (Re_m), mantendo o regime turbulento pleno (Re_m > 10⁴) para garantir que os padrões de escoamento previstos pela simulação CFD sejam reprodutíveis na escala industrial.
A validação experimental por Particle Image Velocimetry (PIV) ou sondas de velocidade Doppler (UDV) é fortemente recomendada para calibração dos modelos numéricos antes do scale-up definitivo.
2 – Melhor suspensão de sólidos e redução de sedimentação
Em sistemas de mistura sólido-líquido, impelidores axiais são muito importantes para o efeito de mistura, especialmente para melhorar a suspensão de partículas no fundo e reduzir a sedimentação. Em sistemas multi-impelidor, o fluxo radial também é crítico. O impelidor inferior mantém as partículas em movimento, enquanto o superior garante a distribuição uniforme pela coluna.
3 – Maior eficiência na utilização de gás em reatores gás-líquido
Reatores gás-líquido com múltiplos impelidores demonstraram garantir maior eficiência de utilização do gás e maior tempo de retenção do gás do que sistemas de impelidor único. Isso é especialmente relevante em fermentadores, reatores de oxidação e processos de borbulhamento.
4 – Previsibilidade e controle do padrão de fluxo
Quando as distâncias entre os impelidores e as paredes são variadas, três padrões de fluxo estáveis e quatro instáveis foram observados — os chamados merging, parallel e diverging. Esse mapeamento, estabelecido por Rutherford et al. (1996), permite ao projetista escolher deliberadamente o regime de fluxo mais adequado ao processo, algo impossível com impelidor único.
5 – Redução do tempo de mistura em tanques profundos
Zonas metaestáveis mais amplas foram geralmente observadas em posições de impelidor caracterizadas por maiores tempos de mistura — o que, inversamente, confirma que o posicionamento correto do duplo impelidor reduz o tempo de mistura de forma significativa ao minimizar essas zonas.
6 – Correlações adimensionais para scale-up confiável
Correlações adimensionais são propostas para prever consumo de potência e tempo de mistura além do regime de dispersão completa. Isso dá ao engenheiro ferramentas quantitativas para escalar o processo de bancada para escala industrial com maior segurança, algo que sistemas de impelidor único em tanques profundos não oferecem com a mesma robustez.
7 – Flexibilidade de configuração para diferentes processos
O desempenho de mistura e o consumo de potência para quatro configurações de duplo impelidor foram estudados, demonstrando que a combinação de tipos diferentes de impelidor (axial + radial, radial + radial, etc.) abre um espaço de projeto amplo — cada combinação entregando um balanço específico entre cisalhamento, bombeamento axial e consumo energético.
8 – Otimização possível por métodos estatísticos
O papel do método de Sobol na otimização de tanques com duplo impelidor para aplicações industriais aprimoradas é destacado, mostrando que sistemas de duplo impelidor são suficientemente bem descritos matematicamente para serem otimizados de forma sistemática — geometria, espaçamento e tipo de impelidor podem ser ajustados com base em objetivos quantitativos de processo.
